Abb серия basic m обзор

Знакомимся с автоматическими выключателями среднего напряжения бренда «АББ»: обзор моделей

Для бесперебойной работы любого электрического оборудования важную роль играет качество электросхем, правильность монтажных работ и, конечно же, подбор изготовителя надежных электрических установок.

Пожалуй, самой известной фирмой, которая выпускает детали для электрических щитов и не только, является швейцарско-шведская корпорация «АББ».

Сегодня мы расскажем, что собой представляет этот производитель, в частности его переключатели семействаS200, SH200lи BasicM.

Основные достоинства и некоторые замечания автоматических выключателей

«AББ» — это европейская крупная компания, профиль деятельности которой занят в сферах электрической техники, энергетических приборов и информационных технологий. Корпорация родилась в 1988 году, путем объединения шведской компании ASEA и швейцарской Brown, Boveri&Cie.

Простой человек может легко распознать выключатели от этого производителя по яркой алой полосе на изделиях. Перечислим некоторые достоинства компании:

  1. Переключатели среднего напряжения выполнены по всем правилам и нормам для электрических установок;
  2. Для изготовления используется первоклассное сырье;
  3. Высокий уровень качества и сборки;
  4. В отличие от конкурентов, непосредственное производство расположено в Европейских странах, а не в Китае;
  5. Достаточно широкий ассортимент товаров, поэтому подобрать электрическую установку в соотношении цена-качество не составит труда.

Наверное, единственный минус, связанный с компанией «АББ» — это то, что в магазинах можно встретить огромное количество реплик не самого лучшего качества. Разумеется, так происходит с любым известным брендом в любой сфере. Чтобы не попасть на подделку, отдайте предпочтение фирменным магазинам или специализированным торговым точкам.

Покупатели часто сравнивают АББ и Шнайдер Электрик. Об этой компании мы уже рассказывали в отдельной статье. Кроме этих двух мастодонтов, на рынке хорошую конкуренцию им составляет также компания Легранд.

Краткая характеристика автоматических выключателей от АББ

Как мы уже сказали в начале статьи, на официальном сайте производителя можно найти три типа выключателей среднего напряжения. Они часто встречаются в электрических щитках многоэтажек.

Теперь остановимся на более подробном описании каждого вида автоматических выключателей, их функциональных свойствах.

Следует отметить, что все изделия из этих серий могут иметь, как одну, так и четыре полярности сразу. Обратите внимание на такие комбинации, как:

  1. Автоматический выключатель с двумя полюсами, при этом, на них есть терморасцепитель и специальный электромагнитный расцеп (он обозначается, как 2р);
  2. Автоматический выключатель с двумя полюсами, но расцеп есть только на одном из полюсов (он обозначается, как 1р + N).

Эти правила относятся и к выключателям автоматическим для трехфазной цепи.

Автоматический выключатель из серии S200

Это изделие – одно из самых сильных и усовершенствованных автоматов среди остальных. Оно относится к специальной профессиональной системе повышенной мощности.

Обратите внимание на то, что у данного автоматического выключателя ток электролиза короткого замыкания, то есть останавливающее свойство, может достигать до 30 тысяч ампер. При этом его силовые соединения могут разорвать цепь, которая пропускает через себя электроток данной мощности, не повредившись при этом сами.

Автоматические выключатели ABB из данной профессиональной серии существуют нескольких видов: S200, S200 M и S200 P. Разница между ними только в отключающем свойстве: 6, 10 и 25 тысяч ампер.

Наибольший допустимый ток, при котором оборудование может работать неограниченно длительное время, равен – 100. Весь масштаб этих значений: 0.5, 1, 1.6, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100.

Вся продукция изготавливается со всевозможными ВТХ: B, C, D, K и Z.

Кроме этого, важной деталью этих автоматических аппаратов есть то, что к ним легко подсоединить специальную соединительную шину PIN-рейку, для которой сделаны особенные выводы.

В том случае, когда при электромонтаже у вас не оказалось такой шины, вместо нее можно использовать ещё один кабель.

Это необходимо сделать, чтобы все остальные провода не сдавливались в одном зажиме. Для изделий с мощностью 80-100 ампер используйте жилы с диаметром разреза 50 . А для автоматов мощностью меньше 60 ампер – до 40

Важно! Применение соединительных шин при электромонтаже делает его качественным и безопасным. Кроме того, такой элемент помогает сохранить место в электрическом щитке. Иногда, это первоочередная задача. Он также удобен в обслуживании – на внешней стороне панели есть специальный экран с указателями.

Автоматический прибор из серии SH200l

Теперь перейдем к более упрощенной серии автоматов. Автомат из серии SH200lотносится к автоматам для домашнего использования. Его главным отличием от предшественника является число и внешний вид зажимов (клемм). Они имеют форму полукруга.

Из-за такой формы клеммников, между контактами улучшается соединение. Кроме этого, обжим во время присоединения сразу пары проводников тоже становится лучше.

На официальном сайте заявлен минимальный диаметр в разрезе для подключаемых проводников – 25 . В отличие от S200, на внешней панели экрана с индикаторами нет, что может усложнить диагностику прибора.

Помимо этого, разницу еще составляет останавливающая способность. Она здесь немного меньше – примерно 5 тысяч ампер.

Для электрических щитков в жилищных комплексах этого вполне достаточно. Изделия данной серии имеют такие ВТХ, как: В и С. Масштаб минимальных электротоков приведен ниже: 6, 10, 16, 20, 25, 32, 40, 50, 63.

Автоматический выключатель из серии Basic M

Заключительный вид автоматических выключателей от компании «АББ», которые мы сегодня рассмотрим–Basic M. Изделие по функциональным свойствам аналогично SH200l. Кстати, производится в Болгарии, а предыдущие два вида – в Германии.

Продукция из данной линейки имеет отключающее свойство при 5 тысячах ампер. Масштаб минимальных электротоков составляет: 6, 10, 16, 20, 25, 32, 40, 50, 63.

Времятоковая характеристика – С. Для автоматов мощностью до 40 ампер подсоединяют жилы диаметром меньше 30 . А для автоматических выключателей мощностью до 65 ампер – 30 . Отличие лицевых панелей можно увидеть на картинке ниже.

Несмотря на то, что автоматы серии Basic M стоят на порядок дешевле своих «коллег», большинство покупателей рекомендуют именно их. В силу удобства электромонтажа и надежности.

Соединительная шина (гребенка) типа PIN

Специалисты утверждают, что добиться качественного и безопасного электрического монтажа невозможно без использования соединительных шин.

Речь идет о PIN- рейках, которые применяют при подключении автоматических выключателей в электрическом щитке. У компании «АББ» представлены их три вида:

  1. PS – используются для подсоединения автоматических выключателей из серии S.
  2. PSH – используют для серии SH.
  3. Basic M.

Следует сказать, что между ними очень большие различия.

К примеру, если вы задействуете и шину PSH с изделиями из серии S200,необходимо будет повернуть ее в противоположную сторону – лицом к пластмассовой защите. Если этого не сделать, шина станет криво, и провода не подключатся.

Соединительные гребенки типа PIN изготавливают с разным количеством полюсов. Это в свою очередь дает возможность выполнять работы для трехфазной цепи, устанавливать устройство защитного отключения и многое другое.

Количество полюсов шины определяется по первой цифре после буквенного шифра. Например, PS1 –имеет один полюс, а PS3 – три. Полюса меняются через каждые три раза: 1-2-3-1-2-3.

Подведем итог

А теперь подытожим все вышесказанное. Серии автоматических выключателей от компании «АББ» полностью подходят для электрических щитков, расположенных в жилых комплексах.

В основном, для бытовых щитков достаточно отключающей способности в 5 тысяч ампер.

Но вы на просторах Интернет можете повстречать такое мнение, что серия S200 – исключительно для использования в профессиональных сферах, а Basic M – подходит для «домашнего» пользования.

Логичнее и правильнее будет сказать, что S200 просто дороже стоит на рынке, в силу своих технических характеристик, конструктивных особенностей и некоторых показательных параметров мощности.

Но качество сборки и сырья, надежность и безопасность автоматических выключателей из других двух серий нисколько не уступает более мощным изделиям S200.

Это означает, что и эти автоматические выключатели достойны того, чтобы их использовали при электрификации домов или любых других помещений!

Таким образом, мы рассказали вам все самое основное о компании «АББ». Подробно остановились на некоторых видах продукции.

Верим, что эта статья оказалась для вас интересной, а материал был изложен очень доступно! Если вы хотите оставить свой комментарий касаемо этой темы, можете сделать это внизу.

Обзор автоматических выключателей ABB серий S200, SH200l и Basic M

Главным условием безопасной и безотказной работы электрооборудования является не только монтаж и компоновка схемы по всем правилам, но и выбор производителя электроустановочных изделий. Одним из популярных брендов который производит оборудование для электрощитов является ABB. Поэтому мы сделали обзор, из которого вы узнаете, какие бывают автоматические выключатели ABB и об их особенностях.

Преимущества и недостатки

ABB — это шведско-швейцарская корпорация, основанная в 1988 году слиянием шведской ASEA и швейцарской Brown, Boveri & Cie. Она специализируется в области электротехники, энергетики и информационных технологий. Рядовому потребителю она знакома по автоматическим выключателям с красной полосой на лицевой панели.

  • Автоматические выключатели соответствуют заявленным электрическим параметрам.
  • Отличное качество материалов.
  • Хорошая механика и сборка.
  • Производство в странах Европы, России, меньшая часть производится в азиатских странах.
  • В ассортименте есть автоматы разной ценовой категории, что позволит выбрать вам качественное изделие, соответствующее вашим возможностям.

Главным недостатком всей продукции ABB является то, что на рынке очень много подделок сомнительного качества. Это связано с популярностью бренда. Поэтому приобретайте оборудование для электрощитов только в крупных торговых точках или дилерских магазинах.

Главным конкурентом ABB является Schneider Electric, поэтому на форумах возникают споры о муках выбора между ними, также альтернативой может являться продукция бренда Legrand.

Обзор серий

Есть три серии автоматических выключателей ABB, которые используются в домашних электрощитах:

Рассмотрим технические характеристики и особенности автоматических выключателей каждой из серий. Но прежде чем перейти к обзору стоит сказать, что вся продукция может быть одно-, двух-, трёх- и четырёхполюсной. При этом возможны различные конфигурации, например:

  • двухполюсный, в котором в каждом из полюсов есть тепловой и электромагнитный расцепители, он маркируется как 2p;
  • двухполюсный, в котором расцепитель есть только в одном полюсе, он маркируется как 1p+N, или к заводской маркировке добавляются буквы NA.

Тоже касается и трёхфазных автоматических выключателей. Маркировка осуществляется следующим образом (перечислены возможные варианты):

1P, 1P+N, 2P, 3P, 3P+N и 4P

На лицевой панели различия 1P+N от 2P на примере автоматов ABB S202 C25 и C40 выглядят так (различия в схеме):

ABB S200 является самой «мощной» и продвинутой из всей линейки и относится к серии продукции под названием System pro M compact. Начнем с того, что у автоматов серии S200 предельный ток короткого замыкания (отключающая способность) доходит до 25 000 ампер (25 кА). Это значит, что силовые контакты способны отключить цепь, в которой кратковременно протекает ток указанной величины, не разрушившись при этом.

Автоматические выключатели ABB из семейства System pro M compact выпускаются трех видов: S200, S200 M и S200 P. Они отличаются величиной отключающей способности 6кА (встречается чаще всего), 10кА и 25кА.

Диапазон номинальных токов автоматических выключателей этой серии:

0.5, 1, 1.6, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100

Изделия выпускают с время-токовыми характеристиками всех известных типов:

Следующая особенность – это возможность подключения PIN-рейки в специально предназначенные для неё разъёмы. Если вы не используете такие рейки в своём монтаже – можете подключить вместо неё дополнительный провод, чтобы не ужимать несколько жил в одном клеммнике. Конструкция позволяет зажимать жилы сечением до 35 кв. мм в автоматах с номинальным током до 63А, и 50 кв. мм для моделей на 80 и 100 ампер.

Использование PIN-реек не только делает монтаж аккуратным и надежным, но и экономит место в электрощите (в некоторых случаях это критично). На лицевой автоматического панели есть окошко с индикацией состояния.

SH200l

Следующая в нашем обзоре серия – SH200l. Это немного упрощенный вариант он относится к семейству изделий Compact Home, его главным внешним отличием от S200 является другие клеммники. Они не квадратной, а полукруглой формы.

Благодаря этому площадь соприкосновения контакта больше, и лучше обжим при подключении нескольких проводников. В каталоге производителя заявлено максимальное сечение подключаемых проводников до 25 кв. мм. На лицевой панели автоматов ABB SH200L нет индикатора включения

Вторым весомым отличием от автоматических выключателей S200 является меньшая отключающая способность – 4,5 кА, но для большинства случаев этого более чем достаточно (особенно для бытового применения). Выпускается с характеристиками срабатывания B и C, а диапазон номинальных токов от 6 до 63 А, со стандартным шагом:

6, 10, 16, 20, 25, 32, 40, 50, 63

Basic M

Третей в нашем обзоре будет серия автоматов ABB Basic M – она немного отличается внешним видом от двух предыдущих, а по характеристикам почти аналогична SH200l. Если S200 и SH200L производятся в Германии, то Basic M – в Болгарии.

Автоматы ABB серии Basic M характеризуются отключающей способностью 4,5 кА, а диапазон номинальных токов от 6 до 63А с характеристикой срабатывания C. В модели с номинальным током от 6 до 40 ампер можно подключать жилы сечением до 25 кв. мм, а в 50-63 амперные автоматы – до 35 кв. мм.

Опираясь на отзывы пользователей можно сказать, что по качеству изготовления и удобству монтажа автоматические выключатели ABB Basic M не уступают своим «старшим братьям», хотя стоят дешевле.

PIN-рейки

Неотъемлемой частью современного красивого и надежного монтажа является использование PIN-реек, или как их называют электрики «гребенки» или «расчески». Эти рейки используются для соединения автоматов в щитке. У ABB есть три серии PIN-реек:

  • PS – предназначены для подключения оборудования для щитка серии S.
  • PSH – предназначены для серии SH.
  • Basic M.

Они довольно сильно отличаются, если вы будете использовать рейку PSH с автоматами S200 вам придется развернуть её в обратную сторону, то есть пластиковой защитой к себе. В противном случае она будет установлена неровно и не будет возможности подключить кабель.

Рейки производят с различным числом полюсов, что позволяет организовать монтаж трёхфазного щита или подключить УЗО или другие двухполюсные приборы. Число полюсов рейки обозначается первой цифрой после маркировки: PS1 – однополюсная, а PS2 – двухполюсная, следующие цифры – это число модулей, которые вы можете подключить. При этом полюса чередуются: 1-2-3-1-2-3, на примере трёхполюсной шины вы видите это ниже, красным обведена маркировка полюса.

Для Basic M также есть специальные шины, их вы видите ниже, они похожи на PSH.

Заключение

Подведем итоги нашего обзора. Все три серии автоматических выключателей ABB, которые мы рассмотрели, подходят для использования в любых бытовых электрощитах. В большинстве случаев хватает коммутационной способности в 4500 Ампер.

Однако на форумах часто говорят о том, что S200 – для «профессионального» применения, а SH200L и Basic M – для домашнего. Справедливее будет утверждать немного иначе (цитата):

SH200l – стандартная серия, а S200 – дорогая

Такое утверждение обусловлено некоторыми конструктивными отличиям внутренностей автоматов, вроде небольших различий в конструкции дугогасительной камеры. Однако качество исполнения, долговечность и стабильность работы у них аналогична.

Это значит, что даже младших изделий более достаточно среднестатистическому электрику, который прокладывает проводку в домах, квартирах и офисах. И наконец сравним цены в рублях на изделия разных серий по состоянию на март 2019 года:

ПродуктЦена
S200 (6000 А)SH200L (4500 А)Basic M (4500 А)
1p C16270190145
2p C25950400395
3p C251860680550
4p C50384517101450

На этом мы и заканчиваем обзор автоматических выключателей ABB наиболее популярных для бытового монтажа серий. Надеемся, предоставленная информация была для вас полезной и интересной.

Обзор автоматических выключателей abb серий s200, sh200l и basic m

Преимущества и недостатки

ABB — это шведско-швейцарская корпорация, основанная в 1988 году слиянием шведской ASEA и швейцарской Brown, Boveri & Cie. Она специализируется в области электротехники, энергетики и информационных технологий. Рядовому потребителю она знакома по автоматическим выключателям с красной полосой на лицевой панели.

  • Автоматические выключатели соответствуют заявленным электрическим параметрам.
  • Отличное качество материалов.
  • Хорошая механика и сборка.
  • Производство в странах Европы, России, меньшая часть производится в азиатских странах.
  • В ассортименте есть автоматы разной ценовой категории, что позволит выбрать вам качественное изделие, соответствующее вашим возможностям.

Главным недостатком всей продукции ABB является то, что на рынке очень много подделок сомнительного качества. Это связано с популярностью бренда. Поэтому приобретайте оборудование для электрощитов только в крупных торговых точках или дилерских магазинах.

Главным конкурентом ABB является Schneider Electric, поэтому на форумах возникают споры о муках выбора между ними, также альтернативой может являться продукция бренда Legrand.

Заключение

Подведем итоги нашего обзора. Все три серии автоматических выключателей ABB, которые мы рассмотрели, подходят для использования в любых бытовых электрощитах. В большинстве случаев хватает коммутационной способности в 4500 Ампер.

Однако на форумах часто говорят о том, что S200 – для «профессионального» применения, а SH200L и Basic M – для домашнего. Справедливее будет утверждать немного иначе (цитата):

SH200l – стандартная серия, а S200 – дорогая

Такое утверждение обусловлено некоторыми конструктивными отличиям внутренностей автоматов, вроде небольших различий в конструкции дугогасительной камеры. Однако качество исполнения, долговечность и стабильность работы у них аналогична.

Это значит, что даже младших изделий более достаточно среднестатистическому электрику, который прокладывает проводку в домах, квартирах и офисах. И наконец сравним цены в рублях на изделия разных серий по состоянию на март 2019 года:

ПродуктЦена
S200 (6000 А)SH200L (4500 А)Basic M (4500 А)
1p C16270190145
2p C25950400395
3p C251860680550
4p C50384517101450

На этом мы и заканчиваем обзор автоматических выключателей ABB наиболее популярных для бытового монтажа серий. Надеемся, предоставленная информация была для вас полезной и интересной.

Материалы по теме:

  • Лучшие производители автоматических выключателей
  • Обзор розеток и выключателей Legrand
  • Какие материалы нужны для монтажа электропроводки

Опубликовано:
08.03.2019
Обновлено: 08.03.2019

ABB Basic M — решение, на которое можно положиться

Basic M — бюджетная серия модульного оборудования от ABB для применения в жилых и коммерческих зданиях. Включает в себя: модульные автоматические выключатели, автоматические выключатели дифференциального тока (АВДТ), выключатели дифференциального тока (ВДТ), выключатели нагрузки, шинные разводки и аксессуары для пломбировки клемм.

  • Современное решение, полностью разработанное «с нуля» немецкими инженерами
  • Качественный и доступный продукт от мирового лидера
  • Широкая ассортиментная линейка продукции удовлетворяет всем потребностям сегментов жилого и коммерческого строительства
  • Поддержание постоянного складского запаса
  • Возможность пломбировки клемм всех устройств серии
  • Упрощенная маркировка изделий облегчает процессы размещения и получения заказов
  • Легкий монтаж в шкаф сокращает затраты и время сборки
  • Безопасность – полное соответствие требованиям международных и российских стандартов
  • Сделано в Европе
  • АВВ basic – это минимум цены и максимум качества
  • Одинарные винтовые клеммы позволяют подключить проводник сечением до 35 мм2 включительно
  • Невыпадающие винты облегчают установку и предотвращают неправильное расположение кабелей в процессе разводки
  • Нанесение на корпус аппаратов знака сертификации, схемы подключения, ЕАN-кода методом лазерной маркировки
  • Упрощённый код заказа, содержащий основную информацию о характеристиках устройства
  • Кнопка тестирования для проверки работоспособности АВДТ и ВДТ
  • Возможность пломбировки клемм для предотвращения несанкционированного доступа
  • Возможность монтажа всех компонентов basic M единым инструментом, благодаря стандартизованным клеммам, величине момента затяжки и длине снятия изоляции с провода

Обзор продукции:

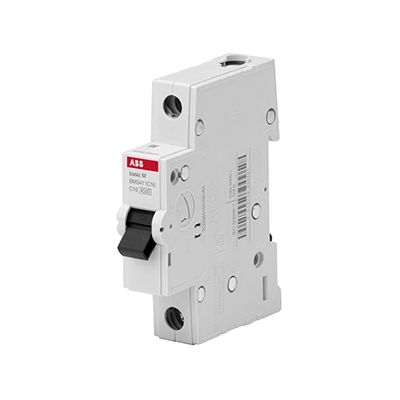

Модульные автоматические выключатели обеспечивают защиту электроустановок от токов перегрузки и короткого замыкания, гарантируя надежную и безопасную эксплуатацию. Серия выключателей ABB basic M удовлетворяет основным требованиям к автоматическим выключателям, предоставляя различные конфигурации: 1P, 2P, 3P, 4P — одно-, двух-, трех- и четырёхполюсные. Характеристика срабатывания C, номинальные токи от 6 до 63 А, отключающая способность 4,5 кА.

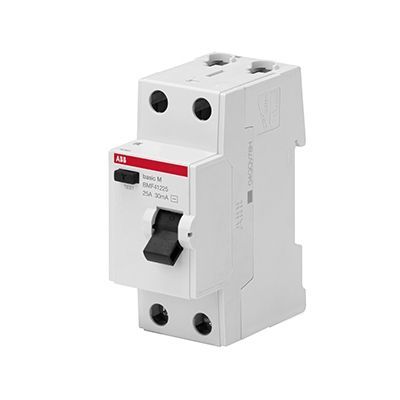

Выключатели дифференциального тока (ВДТ) обеспечивают защиту от токов утечки на землю в результате прямого и косвенного прикосновения. Устройства предотвращают непреднамеренное поражение людей электрическим током. Функции: защита от синусоидального переменного тока утечки на землю, защита от непрямого прикосновения и дополнительная защита при прямом прикосновении. Устройства выпускаются в габарите 2-х и 4-х модулей, на номинальные токи от 25 до 63А, чувствительность 30, 100 и 300 мА.

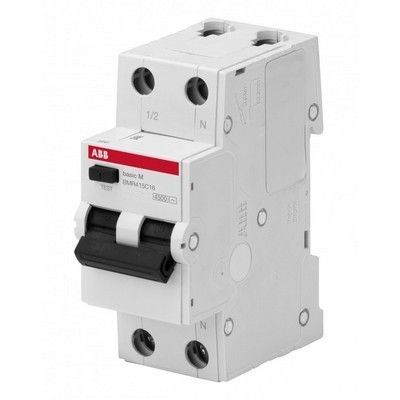

Автоматические выключатели дифференциального тока (АВДТ) обеспечивают защиту людей и установок от токов утечки на землю, а также сочетают в одном устройстве защиту от токов утечки на землю и защиту от токов короткого замыкания и перегрузки. Устройства выпускаются в конфигурации 1P + N в габаритном размере двух DIN-модулей, на номинальные токи от 6 до 40 А, с отключающей способностью в 4,5 кА.

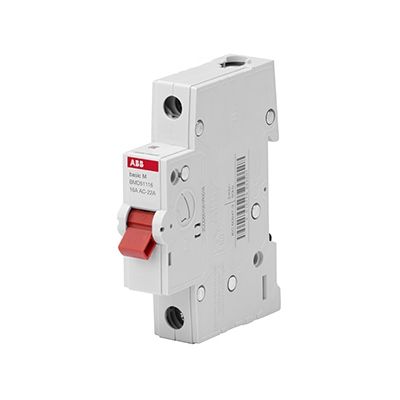

Выключатели нагрузки применяются для коммутации нагрузок в соответствии со стандартом IEC 60947-3. Устройства выпускаются в исполнениях 1P, 2P, 3P, 4P на номинальные токи от 16 до 63 A. Категория применения: АС-22А (для смешанных нагрузок).
