Обзор блока питания Aerocool AERO WHITE 700W: а вот и родственник!
Несколько месяцев назад в нашей тестовой лаборатории побывал блок питания Aerocool AERO BRONZE 750W – яркий представитель свежей линейки. Если кратко, то многое в нем понравилось, хотя без компромиссов не обошлось.
Теперь же к нам попала модель с похожим названием – Aerocool AERO WHITE 700W. Из обозначения уже понятно, что речь пойдет о несколько менее мощном решении. Да и к тому же с более низким КПД уровня 80 PLUS 230V EU вместо Bronze. Но насколько данные изменения затронули внутреннее строение новинки и прочие ее характеристики? Давайте узнаем!
Спецификация
Aerocool AERO WHITE 700W
Максимальная мощность, Вт
Мощность по каналу +12В, Вт
Мощность линий +3,3В и +5В, Вт
Количество линий +12В
Максимальный выходной ток канала +3,3В, А
Максимальный выходной ток канала +5В, А
Максимальный выходной ток канала +12В, А
Максимальный выходной ток канала -12В, А
Максимальный выходной ток канала +5Vsb (дежурная линия питания), А
Входное напряжение, В
Сертифицирован 80 PLUS
Метод компенсации коэффициента мощности
Коэффициент мощности (PF), %
Размеры вентилятора, мм
Тип подшипника вентилятора
Скольжения (Sleeve Bearing)
OPP, OVP, UVP, OCP, SCP, SIP
Размеры (Д х Ш х В), мм
Упаковка и комплект поставки
Качественная упаковка обычно не характерна для столь доступных решений. Но в нашем случае она позволяет ближе познакомиться с новинкой, сообщая множество полезных сведений: КПД до 87%, входные японские (!) конденсаторы, надежные твердотельные емкости во вторичной цепи, кабели-шлейфы и тихая работа при нагрузке до 60%.
В комплекте поставки есть шнур питания, крепежные винты и руководство пользователя – ничего лишнего, лишь самое необходимое.
Внешний вид
Внешность Aerocool AERO WHITE 700W для нас уже не новая – она полностью копирует вышеупомянутое «бронзовое» решение.

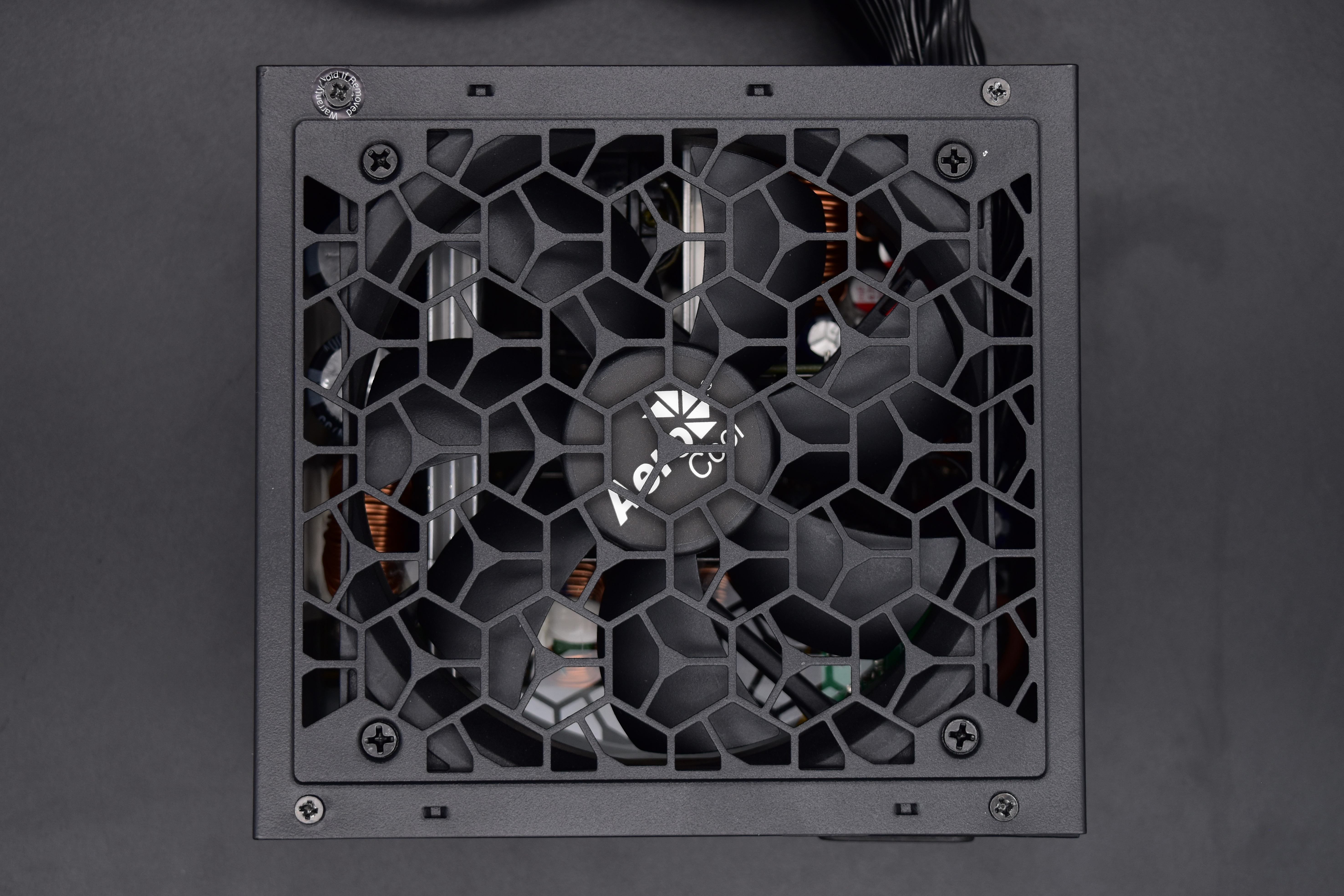

Непривычный дизайн решетки вентилятора смотрится свежо и оригинально по сравнению с другими источниками, даже несмотря на банальный черный матовый окрас корпуса.
Узнать производителя можно по логотипу на вертушке. В этой же плоскости имеем четыре винта, защищающие доступ внутрь. Именно поэтому один из них запечатан гарантийной пломбой.
Тыл украшен мелкими отверстиями в виде сот. Они разбавлены разъемом питания и выключателем – больше ничего интересного.
А вот на боковине традиционно нашлось место для наклейки, сообщающей о вольтах, амперах и ваттах. Так, единственная линия +12В (что уже само по себе хорошо) имеет мощность 660 Вт, что составляет 94% от номинала – не рекордный показатель, но вполне хороший. Максимум 130 Вт для более мелких каналов +3,3В и +5В в современных реалиях также хватит с запасом.
Все кабели у Aerocool AERO WHITE 700W выведены из корпуса. Это одна из причин, благодаря которой столь мощную начинку удалось вместить в компактный корпус размерами 140 х 150 х 86 мм.
Провода выполнены в виде симпатичных и удобных в укладке шлейфов. Привычный калибр 18 AWG (1,024 мм в диаметре с площадью сечения 0,823 мм 2 ) гарантирует некий задел при высокой нагрузке. Да и их длины хватит для скрытой укладки в корпусе ATX.
Полная конфигурация системы кабелей выглядит следующим образом:
Длина проводов до разъема (разъемов), см
два 6+2-контактных PCIe
три SATA + один PATA
два SATA + два PATA
Основные коннекторы питания представлены 20+4-контактным ATX и 4+4-контактным ATX12V, что позволит запитать даже топовые Hi-End системы. В наличии также четыре разъема PCIe в 6+2-контактном исполнении для подключения пары видеокарт. А для периферии в общей сложности имеем пять SATA и три PATA на двух отдельных проводах.
Итак, интересная внешность, достойные электротехнические показатели и коннекторы в достаточном количестве – пока придраться не к чему. Но мы-то еще не смотрели внутрь.
Внутреннее устройство
Родственные связи снова дают о себе знать. В этот раз родословную выдает 120-мм вертушка DWPH EFS-12E12H – аналогичную использует «бронзовое» решение. Она же нам ранее встречалась в недорогих блоках питания линейки ZALMAN ZM-LE.
Судя по наличию буквы «S» в названии, внутри применяется недорогой и наименее надежный подшипник скольжения (Sleeve Bearing). Для оптимизации воздушных потоков в наличии прозрачная пластина. Энергопотребление равно 6 Вт (0,5 А при 12 В).
Если же говорить о пассивном охлаждении, то внутри применяются два продолговатых радиатора с тройными гребешками – по одному в первичной и вторичной цепи. Так что силовым элементам здесь должно быть комфортно. Ну а начнем мы нашу ревизию внутреннего наполнения с электромагнитного фильтра.
Входной разъем встречает небольшой дочерней платой с парой дросселей и набором из одного X- и двух Y-конденсаторов.
Остальные ключевые составляющие EMI-фильтра, в том числе плавкий предохранитель, распаяны уже на основной PCB.
Размещенный далее элемент с обозначением «MF 72» является термистором. А вот варистора, который обеспечивает защиту от кратковременных скачков напряжения, здесь нет.
Как-то так получилось, что диодная сборка, распаянная вплотную к радиатору, отогнута от него и полностью лишена контакта с охладителем. В принципе, это некритично даже для столь мощного решения с поддержкой только сетей 230 В. Но сам по себе такой подход выглядит несколько странновато.
Далее на очереди силовые элементы модуля APFC (эти уже посажены на радиатор), крупный дроссель данного узла и конденсатор. На коробке нам обещали использование японского входного электролита, и не обманули. Конденсаторы производства Toshin Kogyo не слишком известные в наших широтах, но они в самом деле родом из Японии. Емкость в 390 мкФ для 700-ваттного Aerocool AERO WHITE 700W является сравнительно небольшой. А вот принадлежность к высокотемпературной серии достойна похвалы.
Еще одна стоящая рядом дочерняя плата несет на себе микросхему Champion CM6805BC. Это универсальное решение отвечает за работу модуля PFC и выступает в качестве ШИМ-контроллера блока питания.
Учитывая ценовой сегмент устройства, реализация первичной цепи в целом порадовала. Посмотрим, что нас ждет дальше?
На другом радиаторе разместились силовые элементы вторичного преобразователя. Стабилизация напряжения организована по групповому принципу: имеем общий крупный дроссель для каналов +5В и +12В, а также отдельный мелкий для напряжения +3,3В.
Обзор и тестирование блока питания AeroCool AERO BRONZE 650W
В новой линейке AERO BRONZE представлены шесть моделей блоков питания от 500 до 750 Вт. Дизайн узнаваем по серии AERO WHITE, но теперь мы имеем сертификат 80Plus Bronze 230V EU и DC-DC преобразователи на вторичных каналах. Надежность планируется повысить за счет использования японских конденсаторов, а привлекательность для пользователей — за счет тихого вентилятора.
Технические характеристики
- Производитель: AeroCool;
- Серия: AERO BRONZE;
- Форм-фактор: Standard-ATX;
- Модель: AERO BRONZE 650W;
- Мощность: 650 Вт;
- Стандарт: ATX12V 2.52;
- Поддержка EPS12V: да;
- Сертификат 80 PLUS: 230V EU Bronze;
- PFC: активный;
- Охлаждение: 120 мм;
- Защита: OVP, UVP OPP, SCP, OCP, OTP, от перегрузки и короткого замыкания;
- Габариты: 86×150×140 мм
- Вес: 1.628 кг;
- Возможная стоимость: 4000 руб.
Упаковка и комплектация
Блок питания поставляется в светлой картонной коробке с цветной полиграфией. На лицевой стороне представлено фото блока питания, указание модели и сертификата с эффективностью 90%.
На обратной стороне — картинки с описанием основных достоинств модели.
На одном из торцов приводятся нагрузочные характеристики и количество коннекторов.
В коробке — упакованный в пакет блок питания, сетевой кабель, винты крепления и инструкция пользователя.
Внешний вид
На вид самый обычный корпус, окрашенный в черный цвет. Оригинальности придает штампованная решетка над вентилятором.
Узор выполнен в виде шестиугольников с тремя лучами по центру. Сетка перфораций очень узкая, что обеспечивает хороший приток воздуха.
Тыльная грань с достаточно мелкой перфорацией в виде всё тех же шестиугольников. Стандартный тумблер и сетевой разъем.
На левой боковой грани расположена наклейка с нагрузочными характеристиками и наименованием модели.
С лицевой стороны — круглое отверстие с защитным кольцом для вывода плоских шлейфов кабелей.
Кабели плоские, черного цвета, калибр — 18AWG.
Всего семь кабелей, основной ATX собран из четырех узких шлейфов.
- Основной 20+4-пин кабель: 60 см;
- Кабель EPS 12V 4+4-пин: 65 см;
- Кабель с двумя разъемами 6+2-пин: 55+15 см;
- Два кабеля SATA: 50+15+15 см;
- Два кабеля PATA: 50+15 см.
Длины достаточно для скрытой укладки практически в любом крупном корпусе. К сожалению, кабель PCI-E всего один, хотя мощности БП достаточно для питания двух видеокарт.
Модели на 700 и 750 Вт оснащаются дополнительно вторым кабелем EPS на 8-пин и уже двумя кабелями PCI-E с парой 6+2-пин на каждом.
Охлаждение
Для охлаждения установлен 120-мм вентилятор EFS-12E12H на подшипнике скольжения.
Треть вентилятора закрыта пластиковой вставкой. Обороты регулируются за счет термодатчика, расположенного на одном из радиаторов.
На минимальных 700 об/мин вентилятор работает полностью бесшумно, при нагрузке от 50% он начинает раскручиваться, но и на максимальной нагрузке при 1500 об/мин остается в рамках комфортного уровня, не превышающего 40 дБ.
Схемотехника
Блок питания выполнен на основе двухтактного прямоходового преобразователя и DC-DC преобразователя во вторичной цепи. Отказ от групповой стабилизации популярен в последнее время, и это хорошо сказывается на стабильности напряжений. Также мы видим еще несколько плюсов: использование мосфетов вместо диодных сборок для формирования линии +12 В и японские конденсаторы высоковольтной цепи.
На входе мы видим EMI-фильтр, первое звено распаяно на входной розетке: два Y-конденсатора и один Х-конденсатор. Еще два Y-конденсатора, два Х-конденсатора и три дросселя распаяны на краю основной платы. Варистор отсутствует, хотя место под него на плате запланировано, имеется только плавкий предохранитель в керамическом корпусе. Дроссели намотаны проволокой мелкого сечения, что будет приводить к большему их нагреву. Этот же недостаток мы видим и на дросселе APFC.
На краю возле первого крупного радиатора находится диодная сборка GBU 808, но к радиатору она не прикручена. Хорошо заметно, что к нему плотно прилегает зеленый резистор, что опять же плохо для их взаимного нагрева.
На этом же радиаторе разместились силовые элементы APFC преобразователя (диод и транзистор 20N50) и парочка транзисторов первичного преобразователя 15N50. Для охлаждения всех этих элементов оребрение радиатора должно быть более массивное.
В высоковольтной цепи установлены два конденсатора среднего размера японского производства Nichicon. Емкость по 180 мкФ, рассчитаны на напряжение до 400 В и температуру до 105 °C.
Контроллер преобразователя и корректора мощности CM6800UX разместился на плате с другой стороны от радиатора.
Здесь же рядом мы видим микросхему дежурного питания DP2358 и трансформатор дежурки.
Между двух радиаторов находится трансформатор основного преобразователя.
На втором радиаторе — четыре мосфета 03N06, формирующие линию +12 В. К этому же радиатору прикручен термистор, регулирующий обороты вентилятора.
Дроссель 12 В канала в отличии от прочих накручен уже проволокой большего сечения.
Перпендикулярно радиатору расположена вертикальная плата с DC-DC преобразователями вторичных линий.
На плате — четыре транзистора M3004D, по два на каждый канал, и контроллер APW7159C.
В выходном фильтре мы видим парочку твердотельных конденсаторов и полимерные высокотемпературные конденсаторы TMX Asia’X.
За все виды защиты отвечает супервизор GR8329N.
На обратной стороне платы мы видим аккуратную пайку, следов неотмытого флюса нет.
Тестирование
Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В и +5 В подключались к постоянной нагрузке в 50 Вт.
По требованиям стандарта ATX12V отклонение не должно превышать 5%. Таким образом, норма для линии +12 В лежит в пределах от +11.4 до +12.6 В.
На графиках мы видим хорошую стабилизацию напряжений в пределах стандарта. На низковольтных линиях и на линии +12 В изменения минимальны, связано это с использованием DC-DC преобразователя. Но, как видим, чтобы просадки напряжений под нагрузкой ниже номинальных значений были минимальны, производитель значительно задрал напряжения по линиям без нагрузки. На линии +12 В оно завышено на 3%, что является приемлемым — при работе среднего компьютера нагрузка будет от 100 до 300 Вт, и на этот диапазон приходятся показатели напряжений без отклонений от номинала.
Отклонения напряжений составили:
- линия +3,3В: от +3% до 0;
- линия +5В: от +2% до -0,3%;
- линия +12В: от +3% до -0,5%.
Максимальный КПД составил 90% в диапазоне нагрузки от 300 до 400 Вт. Это с большим запасом соответствует стандарту 80 PLUS 230V EU Bronze.
Также была проверена защита от короткого замыкания — при замыкании на любой из линий блок питания благополучно отключался.
Заключение
Блок питания AeroCool AERO BRONZE 650W — вполне удачная модель с хорошей стабильностью напряжений, тихим вентилятором и плоскими шлейфами. Данный девайс имеет сертификат 80 PLUS 230V EU Bronze, демонстрирует высокий КПД и обладает всеми видами защиты.
Привлекательность для покупателя будет зависеть от цены, на момент публикации обзора модели этой серии еще не были замечены в продаже. Ожидаемая розничная цена модели на 650 Вт — около 4000 рублей. В эту стоимость у нее достаточно много качественных конкурентов, в том числе и с сертификатом 80 PLUS Bronze. Недавно мы рассматривали модель с полностью модульной конструкцией кабелей, но похвастать японским конденсатором конкуренты, конечно, не могут. Также не все отличаются тихим нравом охлаждения и комплектом плоских кабелей.
Несмотря на использование японских конденсаторов, в схемотехнике присутствует заметная экономия: тонкая намотка на дросселях фильтра и APFC, небольшая площадь рассевания у первого радиатора, отсутствие варистора в схеме защиты.
- Хорошая стабильность напряжений;
- Тихий вентилятор;
- Высокий уровень КПД;
- Мягкие, плоские кабеля;
- Японские конденсаторы в высоковольтной части;
- Все необходимые виды защиты;
- Раздельная стабилизация на основе DC-DC преобразователей;
- Доступная стоимость.
- Экономия на дросселях и радиаторе;
- Не распаян варистор.
AeroCool Aero Bronze 750W: бронзовый крепыш
AeroCool Advanced Technologies является старожилом рынка компьютерных комплектующих и периферии. Компания была основана в далеком 2001 году, и на сегодняшний день является одним из лидеров рынка компьютерных периферийных устройств. В ассортименте компании можно найти огромное количество современных компьютерных корпусов, блоков питания, систем охлождения (как воздушного, так и водяного), также в ассортименте присутствуют компьютерные мыши, клавиатуры и компьютерная мебель. Сегодняшний обзор посвящен новейшему блоку питания AeroCool AERO BRONZE 750W.
Содержание
Технические характеристики
| Общие параметры | ||||||||||||||||||||||||||||||||||
| Сертификация | ||||||||||||||||||||||||||||||||||
| Электрические параметры | ||||||||||||||||||||||||||||||||||
| Кабели и разъемы | ||||||||||||||||||||||||||||||||||
| Система охлаждения | ||||||||||||||||||||||||||||||||||
| Дополнительная информация | ||||||||||||||||||||||||||||||||||
| Вход переменного тока | 200-240VAC 5.5A 47-63Гц | ||||
| Выход постоянного тока | +3.3B | +5B | +12B | -12B | +5BSB |
| Макс. сила тока | 20A | 20A | 62A | 0.3A | 2.5A |
| Макс.общая мощность | 130Вт | 744Вт | 3.6Вт | 12.5Вт | |
| 750Вт | |||||
| Код EAN | 4710562754001 | ||||
Качество выходных напряжений является одним из важнейших критериев оценки работы блока питания. Устройство должно выдавать стабильное напряжение как при минимальных, так и при максимальных нагрузках, при этом напряжения не должны «прыгать».
Оценка качества выходных напряжений осуществлялась при помощи пяти электронных нагрузок мощностью по 180 Вт и мультиметра VC97+. В ходе тестирования нагрузка на блок питания увеличивалась с шагом в 50Вт. Результаты тестирования приведены ниже.
По таблице мы можем видеть, что блок питания AeroCool AERO BRONZE 750W имеет хорошую стабилизацию напряжений, особенно если принять во внимание требования стандарта ATX, согласно которому допустимые отклонения находятся в пределах плюс/минус 5% от номинального напряжения. Достигается это благодаря использованию DC-DC преобразователя.
Как можно убедиться устройство показывает достаточно ровный график напряжений, при этом нельзя забывать о том, что согласно спецификации ATX, допустимые отклонения находятся в пределах плюс/минус 5% от номинального напряжения.
Как и любой качественный блок питания, AeroCool AERO BRONZE 750W обладает всеми типами защит:
- OVP — защита от перенапряжения срабатывает, когда в цепях появляется слишком высокое напряжение. Источник питания отключается автоматически;
- SCP — защита от короткого замыкания. Устройство автоматически отключается при коротком замыкании, защищая тем самым все компоненты, подключенные к нему;
- OPP — защита от перегрузки, срабатывает при превышении общей выходной мощности, отключая устройство;
- OCP — защита от перегрузки по току, срабатывает в случае, когда на отдельные цепи нагрузка превышает указанный предел. Источник питания отключается автоматически;
- UVP — защита от пониженного напряжения срабатывает, в случаях, когда напряжение в цепях падает ниже определенного предела. Источник питания отключается автоматически;
- OTP — защита от перегрева, срабатывает в случаях чрезмерного накопления тепла внутри блока питания, автоматически отключая устройство.
В ходе тестирования была осуществлена проверка защиты по току (OCP), по линии 12 В. При постепенном увеличении мощности нагрузки, блок питания отключился, когда суммарное напряжение превысило 64 А. Тестирование вторичных линий не осуществлялось.
Следует отметить, что при нагрузке блока питания менее, чем на 50% (соответствует примерно 700 об/мин) шум от работы вентилятора не улавливается. При максимальной нагрузке блока питания скорость вращения лопастей вентилятора составляет примерно 1500 об/минуту, а уровень шума находится в комфортной зоне, не превышающей 40 дБ.
Достоинства
- Стильная, перфорированная верхняя решетка;
- Совместимо со всеми платформами Intel и AMD;
- Схема преобразования тока DC-DC;
- Встроенный APFC (APFC > 0.9), обеспечивающий стабилизацию напряжения;
- Плоские, мягкие шлейфы 18AWG, способные выдержать высокую нагрузку;
- Интеллектуальная система управления скоростью вращения вентилятора;
- Длины проводов достаточно, для скрытой установки даже в больших корпусах;
- Японские конденсаторы с температурным диапазоном до 105°С;
- 120-и миллиметровый вентилятор DWPH EFS-12E12H;
- Наличие всех необходимых разъемов;
- Наличие всех типов защит;
- Соответствует требованиям стандарта к энергоэффективности ErP 2013 Lot 6;
- Сертификат соответствия требованиям директивы RoHS;
- Соответствует требованиям к электромагнитной совместимости (ЭМС);
- Стоимость.
Недостатки
- Не модульная система подключения проводов.
Заключение
AeroCool AERO BRONZE 750W – отличный, недорогой, тихий блок питания, с хорошей стабилизацией напряжений, сертифицированный по стандарту 80Plus 230V EU Bronze, что гарантирует пользователю высокий КПД. Длинные, мягкие шлейфы проводов 18AWG обеспечивают пользователя возможностью подключения устройства и скрытого прокладывания проводки практически в любом корпусе. Несколько огорчает тонкая намотка на дросселях фильтра и APFC, которая заметна даже не вооруженным взглядом.
В целом AeroCool AERO BRONZE 750W является весьма удачной, и, что немаловажно, бюджетной моделью, с отличными техническими характеристиками и неплохой компонентной базой.
Обзор блоков питания AeroCool AERO WHITE и AERO BRONZE
Если вы ищите недорогой, но качественный блок питания с высоким коэффициентом КПД, тогда внимание стоит обратить на две модели: AeroCool AERO WHITE и AeroCool AERO BRONZE. Это две новые модели производителя AeroCool Advanced Technologies (AAT), который в своих устройствах использует только высококачественные японские конденсаторы и материалы, повышающие надежность устройства. На обе модели производитель предоставляет 3-летнюю гарантию.
Спецификации AeroCool AERO BRONZE
Согласно официальным данным производителя блок питания AeroCool Aero Bronze получил следующие технические характеристики. Все они будут отличаться в зависимости от мощности выбранной модели. А таких моделей в серии Aero Bronze достаточно.
Для примера спецификаций была взята модель Aero Bronze 500:
Для подключения на блоке питания присутствуют такие кабели:
Как видим, блоки питания AeroCool Aero Bronze прошли сертификацию по стандарту 80 PLUS BRONZE, что гарантирует устройствам коэффициент мощности до 90% и означает высокую степень надежности в работе.
Версии RONZE работают с новыми конфигурациями ATX12V Ver.2.52. Также в таком блоке питании реализован встроенный преобразователь входящего напряжения формата DC-to-DC.
Преимущества AeroCool AERO BRONZE
Для того, чтобы убедиться в качестве сборки блока питания, необходимо получить доступ к внутренним компонентам. К сожалению, детальный обзор возможен только после поступления в продажу новинок. На сегодня можно выделить только те преимущества, которые имеются в описании к устройству, а именно:
- Сертификация по стандарту 80Plus 230V EU Bronze;
- Поддержка форм-факторов Intel до ATX12V версии 2.52;
- Улучшенная стабилизация напряжения благодаря использованию схемы APFC, которая обеспечивает коэффициент мощности около 0,9;
- Невысокие температуры – 40°С, а также использование мощного 120-мм вентилятора и решетчатого корпуса;
- Соответствует требованиям стандарта ErP 2013 Lot 6 к энергоэффективности;
- Использование японских конденсаторов, которые могут работать с достижением температуры до 105°С и обеспечивают отличное качество выходного тока и эффективную фильтрацию помех;
- Повышение КПД путем использования схемы преобразования тока DC-DC;
- Использование длинных и гибких кабелей, которые отличаются продолжительным сроком службы. Кабели AWG#18 с 34 жилами и коннекторами из фосфористой бронзы выдерживают высокую силу тока и обеспечивают больший срок службы БП и подключенного к нему компьютеру.
- Имеется сертификат соответствия требованиям директивы RoHS, а также полное соответствие требованиям ЭМС (электромагнитной совместимости).
Важно отметить, что такие блоки питания не популярны в Америке и, судя с отзывов в сети, некоторые партии AeroCool бывают с дефектами. Поэтому предлагаем перед покупкой устройства посмотреть видео-обзор с разборкой интересующей модели.
Спецификации AeroCool AERO WHITE
Блок питания AeroCool AERO WHITE внешне по своему дизайну напоминает AeroCool AERO BRONZE. Однако, в отличие от бронзовой версии, модели WHITE немного дешевле. Они также соответствуют стандарту 80 Plus, имеют качественные японские конденсаторы и защищены от скачков напряжения, коротких замыканий и прочих неполадок. Как и версии выше, в AERO WHITE используется решетчатый корпус, 120-мм вентилятор с регулируемой скоростью вращения, которые обеспечивают качественное охлаждение внутренних компонентов.
Для примера спецификаций мы взяли модель AeroCool AERO WHITE 500. Это самая младшая модель в линейке. Далее в этой же серии представлены блоки питания мощностью в 550, 600, 650, 700 W.
Как видим, модели White и Bronze очень похожи между собой по спецификациям. Единственное отличие – это выдача напряжения по линии в +12. Так, бронзовая версия способна выдать 492 Вт, в то время как White – 456 Вт.
Ну и, конечно же, внутренняя начинка будет отличать эти устройства друг от друга. Однако во всем остальном данные модели очень похожи. Поэтому здесь пользователю нужно отталкиваться от своих предпочтений и бюджета при выборе нового БП для своего ПК.
