Обзор и тест видеокарты ASUS STRIX GeForce GTX 960 (STRIX-GTX960-DC2OC)

Тот факт, что дела у компании NVIDIA идут хорошо, доказывает частота анонсов новых моделей графических ускорителей и быстрое их появление на розничном рынке. Расширяя линейку видеокарт с архитектурой Maxwell ведущий производитель графических решений представил видеоускоритель GeForce GTX 960. Данная видеокарта относится к Middle-end сегменту настольных графических решений, а ее рекомендованная стоимость при анонсе равна 199$.

Знакомиться с представителем архитектуры Maxwell мы будем на примере видеокарты ASUS STRIX GeForce GTX 960 (STRIX-GTX960-DC2OC), попавшей в распоряжение нашей редакции. Данный графический ускоритель от референского решения NVIDIA отличается переработанным дизайном печатной платы, фирменной системой охлаждения и заводским разгоном.

Спецификация

• Производитель: ASUS;
• Модель: ASUS STRIX GeForce GTX 960 (STRIX-GTX960-DC2OC);
• Графический процессор: GM206;
• Техпроцесс: 28 нм;
• Частота GPU: 1253 МГц (1317 МГц в режиме GPU Boost);
• Кол-во шейдерных процессоров: 1024;
• Видеопамять: 2 Гб;
• Тип видеопамяти: GDDR5;
• Разрядность шины видеопамяти: 128 бит;
• Частота видеопамяти: 1800 МГц (7.2 ГГц QDR);
• Поддержка SLI: есть;
• Поддержка HDCP: есть;
• Порты: DVI-D, HDMI, 3х DisplayPort;
• Макс. кол-во подключаемых мониторов: 4;
• Разъем дополнительного питания: 6-pin;
• Длина: 215 мм.

Упаковка и комплектация

Несмотря на грозный совиный взгляд, видеокарта поставляется в достаточно компактной коробке. На лицевую стороны упаковки производитель вывел, пожалуй, самую важную и интересующую пользователя информацию о ключевых особенностях видеокарты. Подчеркнуто не только использование проверенной временем системы охлаждения DirectCU II и заводской разгон, но и бесшумная работа видеокарты при определенных условиях эксплуатации.

Обратная сторона упаковки также несет на себе множество полезной информации о видеокарте, но отдельно сделан акцент на то, что вместе с этой видеокартой ASUS STRIX GeForce GTX 960 пользователь получает годичную подписку на сервис XSplit для стриминга игрового видео контента.

Упаковка ASUS STRIX GeForce GTX 960, несмотря на малую ее толщину, надежно защищает саму видеокарту благодаря использованию двойной коробки с толстыми стенками из картона. Второй короб, уже внутри которого находится сама видеокарта и комплект поставки, окрашена полностью в черный цвет.

Видеокарта на время транспортировки обернута в тонированный антистатический пакет и уложена в специальную поролоновую нишу. Здесь присутствует небольшое углубление, в котором находится переходник DVI-VGA.

Полный комплект поставки выглядит следующим образом:

• видеокарта ASUS STRIX GeForce GTX 960;
• переходник DVI-VGA;
• руководство пользователя;
• диск с драйверами и ПО.

Внешний вид изделия

Продукция серии STRIX, и в частности видеокарты, стали легко узнаваемы по выразительному совиному взгляду. Такое оформление и дизайн системы охлаждения DirectCU II привнес в ASUS STRIX GeForce GTX 960 не только индивидуальность, но и свежесть ее внешнему виду. Видеокарта получилась на удивление достаточно компактной, ее габариты составляют 215 х 118 х 35 миллиметров в длину, ширину и высоту соответственно. Графический ускоритель ASUS STRIX GeForce GTX 960 при установке в корпус системного блока занимает два слота расширения, а значит, годится при сборке компактных игровых систем.

С тыльной стороны видеокарты имеется металлическая пластина черного цвета, которая выполняет не только роль укрепляющего ребра для печатной платы, но и служит защитой от механических повреждений со стороны пользователя.

Компоновка системы охлаждения имеет открытую конструкцию с приоритетным выступом тепловых трубок в нижней части платы.

Печатная плата ASUS STRIX GeForce GTX 960 на 45 миллиметров меньше общей длины видеокарты, поэтому часть системы охлаждения DirectCU II выступает за пределы печатной платы.

На верхней грани системы охлаждения графического ускорителя присутствует логотип и название серии STRIX. Также здесь стоит отметить тот факт, что ASUS STRIX GeForce GTX 960 довольствуется лишь одним разъемом 6-pin дополнительного питания.

Видеокарта ASUS STRIX GeForce GTX 960 оснащена достаточно передовым набором разъемов, среди которых присутствует один DVI-I, один HDMI и три DisplayPort. Впрочем, подключить монитор с аналоговым входом VGA в случае с ASUS STRIX GeForce GTX 960 все еще возможно. Для этого в комплекте с видеокартой присутствует переходник DVI-VGA.

Система охлаждения

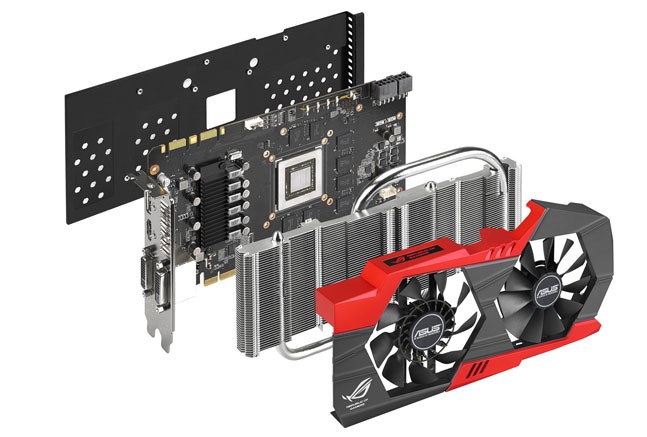

Демонтаж системы охлаждения на видеокарте ASUS STRIX GeForce GTX 960 не представляет особого труда. Система охлаждения DirectCU II крепится к печатной плате на четыре винта. Еще два винта удерживают небольшой алюминиевый радиатор, охлаждающий силовую часть платы видеоадаптера. Металлическая пластина, закрепленная с тыльной стороны печатной платы, держится на семи винтах.

Охлаждением видеокарты ASUS STRIX GeForce GTX 960 занимается уже знакомая нам система охлаждения DirectCU II. Основу данной конструкции составляет массивный алюминиевый радиатор с четырьмя тепловыми трубками диаметров 6 миллиметров. Согласно технологии DirectCU, контакт между кристаллом графического процессора и тепловыми трубками выполнен напрямую. Что касается небольшого алюминиевого радиатора, установленного на силовую часть питания видеокарты, то он контактирует с элементами через специальные термопрокладки. Завершающей частью конструкции системы охлаждения видеокарты является пластиковый кожух с двумя 80-миллиметровыми вентиляторами осевого типа.

В системе охлаждения используются уже знакомые нам по продукции ASUS вентиляторы производства FirstD. Пара вентиляторов FD7010H12S с рабочим напряжением 12В и силой тока 0,35А управляются посредством алгоритма, заложенного в прошивку видеокарты. До определенной температуры графического процессора вентиляторы системы охлаждения бездействуют. И уже после достижения определенного порога нагрева GPU начинают свою работу. Такой полу-пассивный режим работы системы охлаждения позволяет видеокарте ASUS STRIX GeForce GTX 960 оставаться бесшумной там, где полная мощность графического ускорителя не востребована.

Печатная плата

Основой видеокарты ASUS STRIX GeForce GTX 960 является печатная плата черного цвета с немного переработанной компоновкой, благодаря которой длина PCB составляет всего 170 миллиметров. Графический процессор повернут относительно самой платы на 90 градусов по часовой стрелке, силовая обвязка видеокарты размещена в левой части печатной платы.

Пустые места под не распаянные микросхемы памяти не должны смущать – данная видеокарта присутствует на рынке как в 2Гб, так и в 4Гб модификации.

Графический процессор GM206, выпущенный по нормам 28 нм техпроцесса, имеет площадь 228 мм 2 . Его базовая тактовая частота повышена с 1127 до 1253 МГц. А благодаря технологии ускорения среднее его значение равно 1317 МГц.

Два гигабайта набортной памяти видеокарты представлены четырьмя чипами памяти Samsung K4G41325FC-HC28, работающие на тактовой частоте 7200 МГц. Две микросхемы памяти распаяны с лицевой стороны печатной платы, и еще две с обратной. С графическим процессором обмен информацией реализован по 128-битной шине.

Силовая обвязка видеокарты выполнена по 5-фазной схеме. Использование компонентов Super Alloy Power по заверению производителя, позволяет на 15% увеличить производительность подсистемы питания, на 35 градусов Цельсия снизить ее нагрев и в 2,5 раза увеличить срок службы видеокарты.

Конфигурация тестового стенда

Intel Core i7-4790k 4,0GHz LGA1150 (HyperThreading On, TurboBoost 4,4GHz)

Corsair Vengeance Pro Series DDR3-1866 16Gb (8Gb*2)

MSI GeForce GTX 970 Gaming 4G / ASUS GeForce GTX 960 STRIX OC

SATA-3 1Tb Seagate 7200 Barracuda (ST1000DM003)

ASUS PB298Q, 29″ (2560×1080)

Windows 7 x64 SP1

CPU-Z ROG 1.72.1, GPU-Z 0.8.3, MSI Afterburner 4.1.1, MSI Kombustor 2.5

Основой тестового стенда стала платформа Intel с процессором Core i7-4790k, работающем на номинальной тактовой частоте 4.4 ГГц с включенными технологиями HyperThreading и TurboBoost. Оперативная память Corsair Vengeance Pro функционировала на частоте 1866 МГц с таймингами 9-10-9-27-2Т в двухканальном режиме работы.

От референсного решения NVIDIA видеокарта ASUS STRIX GeForce GTX 960 отличается с точки зрения характеристик прежде всего заводским разгоном. Так, частота графического процессора здесь увеличена на 11% (с 1127 до 1253 МГц), а частота памяти на 2,5% (с 7012 до 7200 МГц).

Оценка производительности

Синтетические тесты

Для оценки производительности видеокарты ASUS STRIX GeForce GTX 960 мы использовали такие синтетические бенчмарки как Valley Benchmark, Heaven Benchmark и 3DMark13.

Игровые тесты

Список игр, в которых была протестирована видеокарта ASUS STRIX GeForce GTX 960, сформировался следующий:

• Total War Rome II;
• Sleeping Dogs;
• Batman Arkham Origins;
• Battlefield 4.

Соперником рассматриваемой в данном обзоре видеокарты выступил графический ускоритель MSI GeForce GTX 970 Gaming 4G. Тестирование проводилось при максимальных графических настройках доступных из меню игр, в двух разрешениях – 2560х1080 и 1920х1080. На время тестирования параметр VSync (вертикальная синхронизация) во всех играх был отключен. На графиках указано минимальное и среднее значение количества кадров в секунду.

Анализируя показанную видеокартой ASUS STRIX GeForce GTX 960 производительность, можно сказать, что разрешение 1920х1080 при максимальных графических настройках — это максимум для данного графического ускорителя.

Температура и энергопотребление

Для оценки работы системы охлаждения видеокарты ASUS STRIX GeForce GTX 960 использовалась утилита MSI Afterburner, нагрузка на графический ускоритель выполнялась с помощью программы MSI Kombustor. В отсутствии нагрузки частота графического процессора понижается автоматически до 135 МГц. При этом нагрев GPU видеокарты весьма несущественен и находится в пределах 45 градусов Цельсия. В таких условиях вентиляторы системы охлаждения видеокарты бездействуют, что позволяет говорить о полностью бесшумном режиме работы видеокарты в целом.

При нагрузке графического ускорителя частота GPU тут же автоматически повышается до 1392 МГц, то есть возможной максимальной динамической частоты, ограниченной TDP видеокарты. При этом, как только температура графического процессора превышает значение в 55 градусов Цельсия, то с этого момента в работу включаются вентиляторы системы охлаждения видеокарты. Максимальный нагрев GPU в 58 градусов Цельсия, зарегистрированный в процессе тестирования, можно оценить как превосходный. При таком уровне температур можно совершенно точно сказать, что штатная система охлаждения DirectCU отлично справляется с ASUS STRIX GeForce GTX 960. Вентиляторы системы охлаждения в процессе нагрузки максимально раскручивались не более 1400 об/мин, что на слух можно охарактеризовать как комфортно.

Порадовало в случае с ASUS STRIX GeForce GTX 960 и энергопотребление системы, которое даже в самых тяжелых условиях не превышало значение в 300Вт. Поэтому если рассматривать ASUS STRIX GeForce GTX 960 как потенциальную покупку, то вопросом выбора мощного блока питания в этом случае можно точно не задаваться. Системе на базе ASUS STRIX GeForce GTX 960 и мощного процессора хватит источника питания на 400-450Вт.

Заключение

Рассмотренная нами видеокарта ASUS STRIX GeForce GTX 960 – это скорее добротный продукт с задатками лидера среди прочих моделей на базе чипа GM206. Сильными сторонами этого графического ускорителя будут отличная система охлаждения и солидный заводской разгон. Также из положительных особенностей данной видеокарты стоит отметить невысокое энергопотребление и относительно высокую производительность, достаточную для современных игр в Full HD разрешении. Из недочетов в ASUS STRIX GeForce GTX 960 можно подчеркнуть лишь 2Гб набортной памяти вместо 4Гб, и немного завышенную стоимость на российском рынке.

Плюсы:

• гарантия 3 года;
• эффективная система охлаждения DirectCU II, работающая в полу-пассивном режиме;
• заводской разгон;
• невысокое энергопотребление;
• достаточная для Full HD разрешения производительность в играх.

Минусы:

• всего 2 Гб набортной памяти.

Тест и обзор: ASUS GeForce GTX 960 Strix OC

Страница 1: Тест и обзор: ASUS GeForce GTX 960 Strix OC

После анонса GeForce GTX 960 мы подготовили обзор пяти видеокарт, немного припозднилась ASUS GeForce GTX 960 Strix OC. ASUS в прошлом уже несколько раз показывала, что компания может добиться баланса между производительностью и тихой работой системы охлаждения в сегменте среднего класса. Посмотрим, получится ли у ASUS на этот раз. В обзоре мы рассмотрим преимущества и недостатки видеокарты.

ASUS GeForce GTX 960 Strix OC – пока единственная модель GeForce GTX 960 от ASUS. В прошлом тайванский производитель обычно представлял сразу несколько разных моделей, но на этот раз пока придётся довольствоваться только одной. Скорее всего, в будущем будет представлена, по крайней мере, ещё одна видеокарта ASUS GeForce GTX 960 – для корпусов mini-ITX. Но достоверной информации пока нет, поэтому будущее покажет.

Следует напомнить, что протестированные нами модели довольно близки технически. Но производители по-разному выставляли максимальную частоту Boost, в зависимости от которой видеокарты выстраивались в рейтинг в тестах. Как показали наши измерения, частота Boost не упиралась в предельную температуру или предельную планку по энергопотреблению. Мы ожидаем схожего поведения и от видеокарты ASUS GeForce GTX 960 Strix OC.

Информация об архитектуре

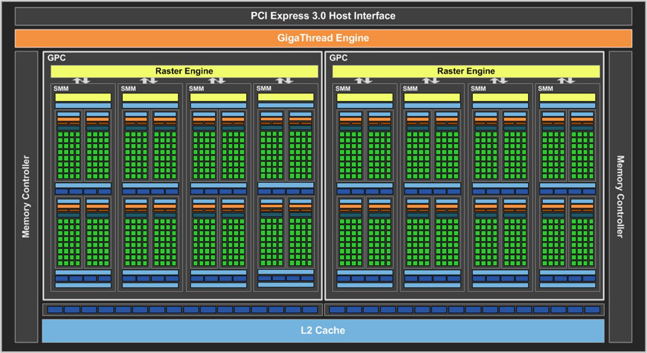

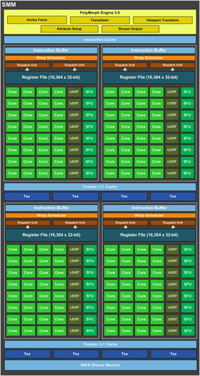

По архитектуре ASUS GeForce GTX 960 Strix OC не отличается от других моделей GeForce GTX 960. GPU GM206 производится по 28-нм техпроцессу и содержит 2,94 млрд. транзисторов. 1.024 потоковых процессоров дополняются 64 текстурными блоками и 32 конвейерами растровых операций. GPU работает с 2048 Мбайт памяти GDDR5.

Видеокарта GeForce GTX 960 от ASUS работает не на эталонных тактовых частотах, вполне ожидаем оказался заводской разгон. Базовая частота была увеличена с 1.126 МГц до 1.253 МГц. Минимальная планка Boost была повышена, соответственно, с 1.178 МГц до 1.317 МГц. Также ASUS решила разогнать и память с 1.750 МГц до 1.800 МГц. В результате мы получили разгон порядка 12 процентов. По заводскому разгону ASUS оказалась среди лидеров видеокарт GeForce GTX 960.

Скриншот GPU-Z подтверждает спецификации производителя, разве что можно заметить небольшие отличия из-за делителей частот.

ASUS указала минимальную планку Boost 1.317 МГц, но на практике видеокарта работала на значительно более высокой частоте. Кулер смог эффективно охлаждать экономичный GPU GM206, температура сохранялась на приятно низком уровне. Частота Boost в тестах составила 1.430 МГц. Температуру GPU мы получили на уровне 55-56 °C.

Антикризис от NVIDIA. Тестирование NVIDIA GeForce GTX 960

Минувшей осенью NVIDIA буквально взорвала рынок видеокарт. При том же техпроцессе инженеры умудрились понизить энергопотребление своих чипов почти в два раза, притом без потери производительности. Вся фишка в новой архитектуре Maxwell с сокращенным количеством CUDA-ядер и увеличенным числом планировщиков, эффективнее нагружающих имеющиеся мощности.

К сожалению, в 2014 году на основе Maxwell вышли всего две платы, и обе из верхнего ценового диапазона. Доступный же вариант появился только сегодня, и имя ему GeForce GTX 960. Сейчас разберемся, на что он способен.

Кто там?

Технические характеристики у GTX 960 необычные. Мы ждали, что по составу блоков она будет примерно соответствовать мобильной GTX 970M — там как раз почти две трети «взрослой» GTX 970, однако карту урезали сильнее. По-хорошему GTX 960 — ровно половина GTX 980. Два больших GPC-блока, в каждом из которых стоит по четыре SMM, содержащих четыре SM-набора с тридцатью двумя ядрами. В итоге получается 1024 потоковых процессора, 64 текстурника, 32 движка растеризации и всего 128 бит на общение с видеопамятью.

На GTX 960 ставят до 2 ГБ, и работают они на частоте 7000 МГц. Процессор при этом функционирует на 1126 МГц и под GPU Boost поднимается до 1178 МГц. Правда, найти платы с такими низкими скоростями сложно — чип потребляет всего 120 Вт, и производители не стесняются разгонять его до более внушительных значений.

Что у всех вариантов одинаково, так это состав технологий. GTX 960 достались все программные вкусности Maxwell. Voxel Global Illumination обещает расчет отражений в реальном времени. Dynamic Super Resolution позволяет рендерить игры в 4К, а затем сжимать их до возможностей монитора, сглаживая артефакты в старых проектах. Ну а MFAA 4x — это современное сглаживание, демонстрирующее схожий с MSAA 4x результат, но потребляющее в два раза меньше ресурсов.

В жизни

Что же до реальных экземпляров GTX 960, то ситуация с ними стандартная. Референсных вариантов NVIDIA не предлагает, и дизайном занимаются производители. Нам перед официальным запуском карты удалось протестировать версии от Palit и Gigabyte.

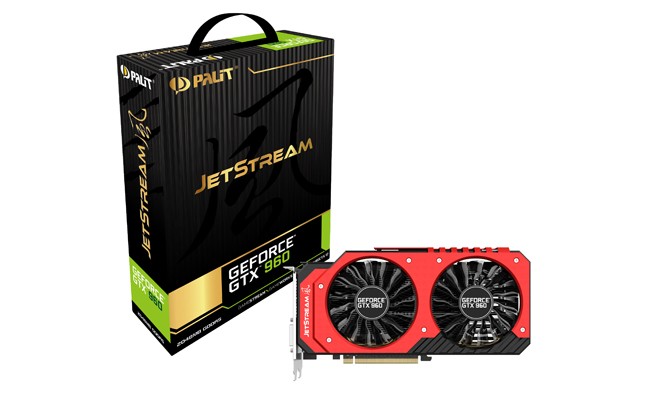

Palit GTX 960 JetStream поставляется в большой, отлично оформленной коробке и комплектуется инструкцией, переходниками с двух MOLEX на 6-pin-вилку PCIe и VGA-to-DVI, переводной наклейкой с логотипом компании, а также диском с драйверами и фирменной утилитой Thunder Master. Последняя может помочь как с отслеживанием всех основных параметров платы, так и с ее разгоном.

Внушительно выглядит и сама карта. Собрана она на коротком куске текстолита, однако за счет мощной системы охлаждения занимает в корпусе стандартные два слота и 25 см свободного пространства. Нарастить габариты пришлось для того, чтобы охладить разогнанные чип (1279—1342 МГц) и память (7200 МГц). На них установили алюминиевый радиатор, пронизанный тремя медными теплопроводными трубками и оснащенный двумя 90-миллиметровыми вентиляторами с белой подсветкой. Последние запускаются только под игровой нагрузкой и полностью отключаются во время офисной работы. Хороши, кстати, на плате все служебные элементы — никаких свистящих дросселей, которыми порой грешат некоторые производители.

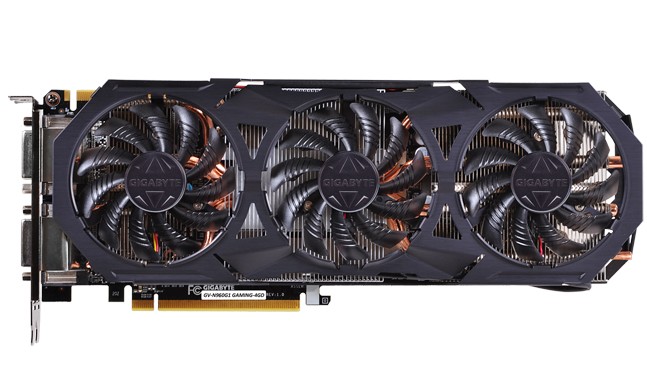

Еще лучше сделан вариант от Gigabyte. GV-N960G1 Gaming-2G собрана на полноразмерной плате и в корпусе занимает уже почти 30 см. Столько места затребовала система охлаждения Windforce, набранная тремя радиаторами, четырьмя теплопроводными трубками, а также тремя подсвеченными голубым 80-миллиметровыми вентиляторами, работающими по схеме, схожей со схемой в Palit.

Забавно, но, несмотря на массивную конструкцию, частоты у версии Gigabyte чуть ниже — 1241—1304 МГц на процессоре и стандартные 7000 МГц на памяти. При этом питание карте надо подавать не по одному 6-pin PCIe, как у Palit, а по двум. В качестве компенсации Gigabyte предлагает заметно больше разъемов для подключения мониторов: по два DVI, HDMI и DisplayPort против пары DVI и одного HDMI с DispayPort у Palit.

Тестирование

В конкуренты этим платам мы взяли GeForce GTX 970, 760 и 660, а также Radeon R9 285. Тестировали их на материнской плате MSI Z87-GD65 Gaming, оснащенной парой планок оперативки Kingston HyperX Fury по 4 ГБ каждая, процессором Intel Core i7-4770K и твердотельником Kingston HyperX Fury на 240 ГБ. В список тестов вошли 3DMark, Unigine Heaven Benchmark 4.0, Unigine Valley 1.1, Tomb Raider, Hitman: Absolution, BioShock Infinite, Crysis 3, Battlefield 4, Thief, Metro: Last Light и GRID Autosport. С настройками мудрить не стали — все на максимум, сглаживание на полную катушку и разрешение 1920×1080.

И, знаете, видеокарты выдержали.

Несмотря на, казалось бы, катастрофическую потерю исполнительных блоков и сильно урезанную шину памяти, во всех без исключения тестах обе GTX 960 выдали больше 25 fps. И это при энергопотреблении всего 120 Вт! Основной конкурент, Radeon R9 285, при своих 190 Вт и схожем ценнике показывал отставание в 6—10%, в зависимости от разрешения.

Почти столько же уступила и прошлогодняя GTX 760. Возможно, она потеряла бы и больше, но уж больно мощный вариант нам попался — ASUS Striker был разогнан на 11%, и как мы ни пытались его ограничить, скинуть частоту до референсных значений не получилось. Не вышло это и с текущими новинками. И Gigabyte, и Palit так настроили свой BIOS, что больше, чем на 50—70 МГц, от заданных ими значений отойти было невозможно.

А вот кому разгон не помог, так это старенькой GTX 660. Судя по нашим тестированиям, чип откровенно устарел и в тяжелых современных играх на подвиги уже не способен — «максималку» еще тянет, но о сглаживании и речи быть не может.

Конечно, GTX 960 могла быть и быстрее, и это отлично видно при прямом сравнении с GTX 970, однако и в текущем варианте чип получился, что называется, загляденье. Цена на него в рознице начинается от 13 990 рублей, а за заводской разгон просят еще две-три тысячи. По нынешним временам, когда GTX 970 подскочила до 25 000, а GTX 980 до 35 000 рублей, это, без шуток, подарок судьбы. По-хорошему GTX 960 на сегодня — самая дешевая плата, позволяющая без тормозов играть в любые современные игры, притом в Full HD и на максимальных настройках. В ближайшее время лучших вариантов пока не предвидится.

Asus geforce gtx 960 strix 4gb

Несколько месяцев назад большинство производителей расширили свои линейки видеокарт популярной серии NVIDIA GeForce GTX 960 моделями с 4 ГБ видеопамяти. Не осталась в стороне и компания ASUS. Она выпустила версию ASUS GeForce GTX 960 STRIX DirectCU II OC (STRIX-GTX960-DC2OC-4GD5), которая может дополнительно похвастать рядом других достоинств.

Среди них следует выделить существенный заводской разгон, производительную фирменную систему охлаждения DirectCU II с поддержкой пассивного режима работы «0dB FAN» и качественную элементную базу. Также новинка обладает хорошим набором разъемов интерфейсной панели и поддержкой функционального ПО.

ASUS GeForce GTX 960 STRIX DirectCU II OC (STRIX-GTX960-DC2OC-4GD5)

NVIDIA GM206 (Maxwell)

Количество универсальных шейдерных процессоров (CUDA-ядер)

Поддержка технологий и API

DirectX 12, OpenGL 4.4, NVIDIA GPU Boost 2.0, NVIDIA TXAA, NVIDIA FXAA, NVIDIA MFAA, NVIDIA Adaptive Vertical Sync, NVIDIA Surround, NVIDIA PhysX, NVIDIA 3D Vision, NVIDIA SLI, NVIDIA CUDA, NVIDIA GameWorks, NVIDIA GameStream

Номинальная / динамическая частота графического ядра, МГц

Объем памяти, ГБ

Номинальная / эффективная частота видеопамяти, МГц

Ширина шины памяти, бит

Пропускная способность памяти, ГБ/с

Тип внутреннего интерфейса

PCI Express 3.0 x16

Интерфейсы вывода изображения

3 x DisplayPort

Минимальная мощность блока питания, Вт

Размеры (согласно измерениям в нашей тестовой лаборатории), мм

215 x 121 x 41 (227 x 122)

Свежие драйверы можно скачать с сайта компании ASUS или сайта производителя GPU

Упаковка и комплектация

Видеокарта поставляется в коробке из плотного картона с качественной цветной полиграфией. На ее лицевой стороне размещен логотип производителя и серии ASUS STRIX. Ниже находится изображение фирменной системы охлаждения DirectCU II, которая на 30% производительней референсной модели, судя по имеющейся рядом надписи. Также здесь расположена отметка о наличии заводского разгона и объеме видеопамяти.

На обратной стороне упаковки имеется схема расположения разъемов интерфейсной панели и более детальное описание возможностей ASUS STRIX-GTX960-DC2OC-4GD5:

• система охлаждения поддерживает пассивный режим работы «0dB FAN», что позволяет ей оставаться абсолютно бесшумной при незначительной нагрузке;
• элементная база соответствует фирменной концепции Super Alloy Power и включает в себя твердотельные конденсаторы с повышенным в 2,5 раза сроком службы, дроссели с ферритовым сердечником и улучшенные полевые транзисторы;
• фирменное ПО для разгона и мониторинга (GPU Tweak) и бесплатная лицензия на программу для игровых трансляций XSplit Gamecaster сроком на 1 год входит в комплект поставки.

На боковой грани перечислены минимальные системные требования, которых производитель рекомендует придерживаться для полноценной работы видеокарты. Так, мощность блока питания не должна быть ниже 400 Вт, а нагрузочная способность канала +12В должна составлять 38 А или выше. Также желательно наличие минимум одного 6-контактного коннектора PCIe.

Внутри коробки графический ускоритель надежно зафиксирован с помощью поролоновой формы и антистатического пакета. Такая конструкция позволит уберечь хрупкую электронику от повреждений при транспортировке.

Комплект поставки ASUS GeForce GTX 960 STRIX DirectCU II OC состоит из:

• адаптера DVI-I ↔ D-Sub;
• диска с программным обеспечением и драйверами;
• наклейки на корпус компьютера;
• краткого руководства пользователя.

Переходник DVI-I ↔ D-Sub является приятным бонусом. Он позволит подсоединить аналоговый монитор.

Интерфейсная панель новинки содержит такой набор разъемов:

• 1 х HDMI 2.0;
• 3 x DisplayPort;
• 1 х DVI-I.

Поддерживаются следующие разрешения:

• цифровое − до 4096 x 2160;
• аналоговое − до 2048 x 1536.

Внешний вид и элементная база

ASUS STRIX-GTX960-DC2OC-4GD5 выполнена на компактной печатной плате. Общая длина графического ускорителя составляет всего 227 мм, что позволит комфортно разместить его даже в небольших корпусах.

Подсистема питания видеокарты использует 5-фазный дизайн: четыре фазы отведено для GPU и одна предназначена для чипов памяти. ШИМ-контроллером выступает микросхема uP1608TK от компании uPI Semiconductor.

Для полноценной работы графического ускорителя, помимо слота PCI Express 3.0 x16, нужно подключение еще одного дополнительного 6-контактного разъема PCIe. Его подсоединению ничто не препятствует, поскольку в текстолите имеется специальный выступ для защелки коннектора.

На обратной стороне печатной платы расположена металлическая пластина, которая не только защищает текстолит от повреждений, но и участвует в процессе теплообмена. Также отметим, что один из четырех винтов, которыми крепится система охлаждения, имеет защитную пломбу. Это означает, что демонтаж СО не желателен и приведет к потере гарантии.

В правом верхнем углу можно увидеть коннектор для мостика NVIDIA SLI. Он дает возможность объединить вычислительные мощности двух GPU для совместной обработки графики.

Видеокарта ASUS STRIX-GTX960-DC2OC-4GD5 основана на 28-нм графическом процессоре NVIDIA GM206-300-A1 (Maxwell). Он состоит из 1024 универсальных шейдерных процессоров, 64 текстурных блоков и 32 блоков растеризации.

Графическое ядро работает в двух режимах. В первом случае (режим «Gaming») его номинальная частота составляет 1228 МГц, а динамическая − 1291 МГц. При активации профиля «OC» данные значения будут составлять 1253 и 1317 МГц соответственно.

Память новинки общим объемом 4 ГБ набрана с помощью 8 микросхем Samsung K4G41325FC-HC28 емкостью 4 Гбит каждая. Они работают на эффективной частоте 7010 МГц, а для обмена данными с графическим ядром используется 128-битная шина с пропускной способностью 112,2 ГБ/с.

Система охлаждения

Видеокарта оборудована фирменной системой охлаждения, что занимает два слота для карт расширения. Наружная ее часть прикрыта пластиковым кожухом, украшенным оригинальными декоративными элементами.

Для отвода тепла от графического процессора используется четыре никелированные тепловые трубки. Две из них имеют диаметр 8 мм, а еще две − 6 мм. Они характеризуются прямым контактом с поверхностью графического процессора для ускорения теплоотвода.

Для обдува используются два осевых вентилятора FirstDo FD7010H12S (12 В; 0,35 А) с диаметром лопастей 75 мм. Они основаны на подшипниках скольжения.

Теперь давайте изучим эффективность работы фирменного кулера под нагрузкой. В автоматическом режиме работы системы охлаждения температура графического процессора не превышала 70°С при максимальной нагрузке. Вентиляторы при этом работали очень тихо (первый вращался со скоростью 1730 об/мин, а второй − 1700 об/мин) и были практически неразличимы на фоне других компонентов.

После запуска вертушек на максимальной скорости (первая вращалась с частотой 3300 об/мин, а вторая − 3280 об/мин), температура GPU опустилась до 59°С. Даже в таком режиме шум находился на среднем уровне и был достаточно комфортным для длительного использования.

В простое температура графического процессора опустилась до 42°С, а кулер перешел в пассивный режим. В этом и проявляется работа технологии «0 dB FAN»: беззвучный режим работы кулера при низких нагрузках.

Общее впечатление от функционирования фирменной системы охлаждения DirectCU II осталось положительным: она продемонстрировала хороший баланс между производительностью и низким уровнем шума.

Тестирование

При тестировании использовался Стенд для тестирования Видеокарт №4

Выберите с чем хотите сравнить GeForce GTX 960 4GB GDDR5 ASUS DirectCU II STRIX OC

Сопоставление производительности новинки производилось как с моделями видеокарт компании NVIDIA, так и AMD. Сравнение с NVIDIA GeForce GTX 750 Ti показало, что героиня данного обзора быстрее в среднем на 38%. Это обусловлено большим количеством универсальных шейдерных процессоров (1024 против 640), более высокой динамической частотой графического ядра (1291 против 1085 МГц) и в два раза большим объемом видеопамяти (4 против 2 ГБ).

Версия NVIDIA GeForce GTX 960 с 2 ГБ GDDR5-памяти отстала от ASUS STRIX-GTX960-DC2OC-4GD5 в среднем на 5%, если рассматривать все тесты. Если же откинуть результаты бенчмарков в 4K-разрешении, разница между ними не превышает 1%.

Видеокарта на основе NVIDIA GeForce GTX 970 смогла вырваться вперед в среднем на 50% во всех тестах и на 45% в бенчмарках с Full HD-разрешением. Такой результат был достигнут в связи с еще большим количеством универсальных шейдерных конвейеров (1664 против 1024) и большей шириной шины обмена данными (256 против 128 бит).

При сравнении с эталонным графическим ускорителем AMD Radeon R9 285, модель ASUS STRIX-GTX960-DC2OC-4GD5 оказалась на 5% быстрее.

Если же оценивать производительность рассматриваемой видеокарты в играх, то в целом она способна справиться практически со всеми современными новинками на высоких графических настройках и в разрешении Full HD или 1440p. Кроме того, многие актуальные игры способны демонстрировать стабильный FPS (около 30 к/с) и при разрешении 4K Ultra HD (особенно если не устанавливать максимальные настройки графики).

Разгон

Разгон выполнялся с помощью утилиты ASUS GPU Tweak 2.8.3.0. Она позволила повысить номинальную частоту графического процессора с 1228 до 1360 МГц (10,7%), а динамическую − с 1291 до 1423 МГц (10,2%). Если же сравнивать достигнутые показатели с эталонными частотами (1127 / 1178 МГц), то прирост составил 20,7% и 20,8% соответственно.

Видеопамять была ускорена с 1753 до 1888 МГц, что соответствует приросту на уровне 7,7%. Напряжение питания во время разгона не подымалось.

При выполнении оверклокинга скорость вращения лопастей вентилятора была зафиксирована на максимуме, а температура графического процессора не превышала отметки 57°С. Оценить прирост производительности тестируемой видеокарты вследствие ручного разгона можно в таблице ниже:

Компания Asustek Computer всегда старается держаться особняком при выводе на рынок новых продуктов, либо обгоняя конкурентов по срокам, либо воздерживаясь от анонса в «общем потоке» с целью сделать всё позже. Gigabyte и MSI уже представили свои версии GeForce GTX 960 с 4 ГБ памяти, а компания Asus добавила соответствующую модель к двум модификациям GeForce GTX 960 STRIX с 2 ГБ памяти только сейчас. Как можно понять из артикула STRIX-GTX960-DC2OC-4GD5, видеокарта серии STRIX оснащается системой охлаждения DirectCU II и повышенными частотами, а также может похвастать наличием 4 ГБ памяти типа GDDR5.

реклама

Частоты достигают 1291/1228/7010 МГц в обычном режиме, в режиме разгона они возрастают до 1253/1317/7010 МГц. Система охлаждения с двумя вентиляторами и тепловыми трубками большого диаметра умеет работать бесшумно до определённой степени нагрузки на графический процессор. Подсистема питания с пятифазной компоновкой довольствуется единственным шестиконтактным разъёмом. Габаритные размеры видеокарты составляют 215,2 х 121,2 х 40,9 мм.

Тот факт, что дела у компании NVIDIA идут хорошо, доказывает частота анонсов новых моделей графических ускорителей и быстрое их появление на розничном рынке. Расширяя линейку видеокарт с архитектурой Maxwell ведущий производитель графических решений представил видеоускоритель GeForce GTX 960. Данная видеокарта относится к Middle-end сегменту настольных графических решений, а ее рекомендованная стоимость при анонсе равна 199$.

Знакомиться с представителем архитектуры Maxwell мы будем на примере видеокарты ASUS STRIX GeForce GTX 960 (STRIX-GTX960-DC2OC), попавшей в распоряжение нашей редакции. Данный графический ускоритель от референского решения NVIDIA отличается переработанным дизайном печатной платы, фирменной системой охлаждения и заводским разгоном.

Спецификация

• Производитель: ASUS;
• Модель: ASUS STRIX GeForce GTX 960 (STRIX-GTX960-DC2OC);
• Графический процессор: GM206;
• Техпроцесс: 28 нм;
• Частота GPU: 1253 МГц (1317 МГц в режиме GPU Boost);
• Кол-во шейдерных процессоров: 1024;
• Видеопамять: 2 Гб;
• Тип видеопамяти: GDDR5;
• Разрядность шины видеопамяти: 128 бит;
• Частота видеопамяти: 1800 МГц (7.2 ГГц QDR);
• Поддержка SLI: есть;
• Поддержка HDCP: есть;
• Порты: DVI-D, HDMI, 3х DisplayPort;
• Макс. кол-во подключаемых мониторов: 4;
• Разъем дополнительного питания: 6-pin;
• Длина: 215 мм.

Упаковка и комплектация

Несмотря на грозный совиный взгляд, видеокарта поставляется в достаточно компактной коробке. На лицевую стороны упаковки производитель вывел, пожалуй, самую важную и интересующую пользователя информацию о ключевых особенностях видеокарты. Подчеркнуто не только использование проверенной временем системы охлаждения DirectCU II и заводской разгон, но и бесшумная работа видеокарты при определенных условиях эксплуатации.

Обратная сторона упаковки также несет на себе множество полезной информации о видеокарте, но отдельно сделан акцент на то, что вместе с этой видеокартой ASUS STRIX GeForce GTX 960 пользователь получает годичную подписку на сервис XSplit для стриминга игрового видео контента.

Упаковка ASUS STRIX GeForce GTX 960, несмотря на малую ее толщину, надежно защищает саму видеокарту благодаря использованию двойной коробки с толстыми стенками из картона. Второй короб, уже внутри которого находится сама видеокарта и комплект поставки, окрашена полностью в черный цвет.

Видеокарта на время транспортировки обернута в тонированный антистатический пакет и уложена в специальную поролоновую нишу. Здесь присутствует небольшое углубление, в котором находится переходник DVI-VGA.

Полный комплект поставки выглядит следующим образом:

• видеокарта ASUS STRIX GeForce GTX 960;
• переходник DVI-VGA;
• руководство пользователя;
• диск с драйверами и ПО.

Внешний вид изделия

Продукция серии STRIX, и в частности видеокарты, стали легко узнаваемы по выразительному совиному взгляду. Такое оформление и дизайн системы охлаждения DirectCU II привнес в ASUS STRIX GeForce GTX 960 не только индивидуальность, но и свежесть ее внешнему виду. Видеокарта получилась на удивление достаточно компактной, ее габариты составляют 215 х 118 х 35 миллиметров в длину, ширину и высоту соответственно. Графический ускоритель ASUS STRIX GeForce GTX 960 при установке в корпус системного блока занимает два слота расширения, а значит, годится при сборке компактных игровых систем.

С тыльной стороны видеокарты имеется металлическая пластина черного цвета, которая выполняет не только роль укрепляющего ребра для печатной платы, но и служит защитой от механических повреждений со стороны пользователя.

Компоновка системы охлаждения имеет открытую конструкцию с приоритетным выступом тепловых трубок в нижней части платы.

Печатная плата ASUS STRIX GeForce GTX 960 на 45 миллиметров меньше общей длины видеокарты, поэтому часть системы охлаждения DirectCU II выступает за пределы печатной платы.

На верхней грани системы охлаждения графического ускорителя присутствует логотип и название серии STRIX. Также здесь стоит отметить тот факт, что ASUS STRIX GeForce GTX 960 довольствуется лишь одним разъемом 6-pin дополнительного питания.

Видеокарта ASUS STRIX GeForce GTX 960 оснащена достаточно передовым набором разъемов, среди которых присутствует один DVI-I, один HDMI и три DisplayPort. Впрочем, подключить монитор с аналоговым входом VGA в случае с ASUS STRIX GeForce GTX 960 все еще возможно. Для этого в комплекте с видеокартой присутствует переходник DVI-VGA.

Система охлаждения

Демонтаж системы охлаждения на видеокарте ASUS STRIX GeForce GTX 960 не представляет особого труда. Система охлаждения DirectCU II крепится к печатной плате на четыре винта. Еще два винта удерживают небольшой алюминиевый радиатор, охлаждающий силовую часть платы видеоадаптера. Металлическая пластина, закрепленная с тыльной стороны печатной платы, держится на семи винтах.

Охлаждением видеокарты ASUS STRIX GeForce GTX 960 занимается уже знакомая нам система охлаждения DirectCU II. Основу данной конструкции составляет массивный алюминиевый радиатор с четырьмя тепловыми трубками диаметров 6 миллиметров. Согласно технологии DirectCU, контакт между кристаллом графического процессора и тепловыми трубками выполнен напрямую. Что касается небольшого алюминиевого радиатора, установленного на силовую часть питания видеокарты, то он контактирует с элементами через специальные термопрокладки. Завершающей частью конструкции системы охлаждения видеокарты является пластиковый кожух с двумя 80-миллиметровыми вентиляторами осевого типа.

В системе охлаждения используются уже знакомые нам по продукции ASUS вентиляторы производства FirstD. Пара вентиляторов FD7010H12S с рабочим напряжением 12В и силой тока 0,35А управляются посредством алгоритма, заложенного в прошивку видеокарты. До определенной температуры графического процессора вентиляторы системы охлаждения бездействуют. И уже после достижения определенного порога нагрева GPU начинают свою работу. Такой полу-пассивный режим работы системы охлаждения позволяет видеокарте ASUS STRIX GeForce GTX 960 оставаться бесшумной там, где полная мощность графического ускорителя не востребована.

Печатная плата

Основой видеокарты ASUS STRIX GeForce GTX 960 является печатная плата черного цвета с немного переработанной компоновкой, благодаря которой длина PCB составляет всего 170 миллиметров. Графический процессор повернут относительно самой платы на 90 градусов по часовой стрелке, силовая обвязка видеокарты размещена в левой части печатной платы.

Пустые места под не распаянные микросхемы памяти не должны смущать – данная видеокарта присутствует на рынке как в 2Гб, так и в 4Гб модификации.

Графический процессор GM206, выпущенный по нормам 28 нм техпроцесса, имеет площадь 228 мм 2 . Его базовая тактовая частота повышена с 1127 до 1253 МГц. А благодаря технологии ускорения среднее его значение равно 1317 МГц.

Два гигабайта набортной памяти видеокарты представлены четырьмя чипами памяти Samsung K4G41325FC-HC28, работающие на тактовой частоте 7200 МГц. Две микросхемы памяти распаяны с лицевой стороны печатной платы, и еще две с обратной. С графическим процессором обмен информацией реализован по 128-битной шине.

Силовая обвязка видеокарты выполнена по 5-фазной схеме. Использование компонентов Super Alloy Power по заверению производителя, позволяет на 15% увеличить производительность подсистемы питания, на 35 градусов Цельсия снизить ее нагрев и в 2,5 раза увеличить срок службы видеокарты.

Конфигурация тестового стенда

Intel Core i7-4790k 4,0GHz LGA1150 (HyperThreading On, TurboBoost 4,4GHz)

Corsair Vengeance Pro Series DDR3-1866 16Gb (8Gb*2)

MSI GeForce GTX 970 Gaming 4G / ASUS GeForce GTX 960 STRIX OC

SATA-3 1Tb Seagate 7200 Barracuda (ST1000DM003)

ASUS PB298Q, 29″ (2560×1080)

Windows 7 x64 SP1

CPU-Z ROG 1.72.1, GPU-Z 0.8.3, MSI Afterburner 4.1.1, MSI Kombustor 2.5

Основой тестового стенда стала платформа Intel с процессором Core i7-4790k, работающем на номинальной тактовой частоте 4.4 ГГц с включенными технологиями HyperThreading и TurboBoost. Оперативная память Corsair Vengeance Pro функционировала на частоте 1866 МГц с таймингами 9-10-9-27-2Т в двухканальном режиме работы.

От референсного решения NVIDIA видеокарта ASUS STRIX GeForce GTX 960 отличается с точки зрения характеристик прежде всего заводским разгоном. Так, частота графического процессора здесь увеличена на 11% (с 1127 до 1253 МГц), а частота памяти на 2,5% (с 7012 до 7200 МГц).

Оценка производительности

Синтетические тесты

Для оценки производительности видеокарты ASUS STRIX GeForce GTX 960 мы использовали такие синтетические бенчмарки как Valley Benchmark, Heaven Benchmark и 3DMark13.

Игровые тесты

Список игр, в которых была протестирована видеокарта ASUS STRIX GeForce GTX 960, сформировался следующий:

• Total War Rome II;
• Sleeping Dogs;
• Batman Arkham Origins;
• Battlefield 4.

Соперником рассматриваемой в данном обзоре видеокарты выступил графический ускоритель MSI GeForce GTX 970 Gaming 4G. Тестирование проводилось при максимальных графических настройках доступных из меню игр, в двух разрешениях – 2560х1080 и 1920х1080. На время тестирования параметр VSync (вертикальная синхронизация) во всех играх был отключен. На графиках указано минимальное и среднее значение количества кадров в секунду.

Анализируя показанную видеокартой ASUS STRIX GeForce GTX 960 производительность, можно сказать, что разрешение 1920х1080 при максимальных графических настройках — это максимум для данного графического ускорителя.

Температура и энергопотребление

Для оценки работы системы охлаждения видеокарты ASUS STRIX GeForce GTX 960 использовалась утилита MSI Afterburner, нагрузка на графический ускоритель выполнялась с помощью программы MSI Kombustor. В отсутствии нагрузки частота графического процессора понижается автоматически до 135 МГц. При этом нагрев GPU видеокарты весьма несущественен и находится в пределах 45 градусов Цельсия. В таких условиях вентиляторы системы охлаждения видеокарты бездействуют, что позволяет говорить о полностью бесшумном режиме работы видеокарты в целом.

При нагрузке графического ускорителя частота GPU тут же автоматически повышается до 1392 МГц, то есть возможной максимальной динамической частоты, ограниченной TDP видеокарты. При этом, как только температура графического процессора превышает значение в 55 градусов Цельсия, то с этого момента в работу включаются вентиляторы системы охлаждения видеокарты. Максимальный нагрев GPU в 58 градусов Цельсия, зарегистрированный в процессе тестирования, можно оценить как превосходный. При таком уровне температур можно совершенно точно сказать, что штатная система охлаждения DirectCU отлично справляется с ASUS STRIX GeForce GTX 960. Вентиляторы системы охлаждения в процессе нагрузки максимально раскручивались не более 1400 об/мин, что на слух можно охарактеризовать как комфортно.

Порадовало в случае с ASUS STRIX GeForce GTX 960 и энергопотребление системы, которое даже в самых тяжелых условиях не превышало значение в 300Вт. Поэтому если рассматривать ASUS STRIX GeForce GTX 960 как потенциальную покупку, то вопросом выбора мощного блока питания в этом случае можно точно не задаваться. Системе на базе ASUS STRIX GeForce GTX 960 и мощного процессора хватит источника питания на 400-450Вт.

Заключение

Рассмотренная нами видеокарта ASUS STRIX GeForce GTX 960 – это скорее добротный продукт с задатками лидера среди прочих моделей на базе чипа GM206. Сильными сторонами этого графического ускорителя будут отличная система охлаждения и солидный заводской разгон. Также из положительных особенностей данной видеокарты стоит отметить невысокое энергопотребление и относительно высокую производительность, достаточную для современных игр в Full HD разрешении. Из недочетов в ASUS STRIX GeForce GTX 960 можно подчеркнуть лишь 2Гб набортной памяти вместо 4Гб, и немного завышенную стоимость на российском рынке.

Плюсы:

• гарантия 3 года;
• эффективная система охлаждения DirectCU II, работающая в полу-пассивном режиме;
• заводской разгон;
• невысокое энергопотребление;
• достаточная для Full HD разрешения производительность в играх.

Минусы:

• всего 2 Гб набортной памяти.
