ASUS Tinker Board: ещё один конкурент RPi


В полку конкурентов Raspberry Pi прибыло. Хотя новую плату Tinker Board от компании Asus сложно назвать настоящим конкурентом, потому что эта плата другого уровня и по гораздо более высокой цене. Tinker Board стоит около $68, то есть почти в два раза дороже платы Raspberry Pi 3 ($35), которая в продаже с 29 февраля 2016 года.

Но за эти деньги вы получаете гораздо более мощный ARM Cortex-A17 с тактовой частотой 1,8 ГГц, гигабитный Ethernet, поддержку HDMI 2.0 для мониторов и телевизоров с разрешением до 4K и H.264, 2 ГБ памяти, звук 192K/24 бита вместо 48K/16 бит у RPi, SDIO 3.0 и ещё несколько бонусов.

Cпецификации Asus Tinker

  • Процессор: четырёхъядерный 1,8 ГГц ARM Cortex-A17 (Rockchip RK3288)
  • GPU: ARM Mali-T764 GPU с поддержкой OpenGL ES1.1/2.0/3.0, OpenVG1.1, OpenCL, DirectX11 (примечание: такой SoC с таким GPU используются в некоторых шлемах виртуальной реальности)
  • Память: 2 ГБ Dual channel LPDDR3
  • Связь: Gigabit LAN и Bluetooth 4.0 + EDR
  • Wi-Fi: 802.11 b/g/n с заменяемой антенной
  • USB: 4 порта USB 2.0
  • Интерфейсы расширения: 40 штырьковых контактов, в том числе 28 GPIO
  • Контакты для сигналов PWM и S/PDIF
  • Звук: RTL HD кодек, аудиоразъём 3,5 мм
  • Камера: разъём Camera Serial Interface (CSI) для подключения камеры
  • Дисплей: 15-штырьковый разъём Display Serial Interface (MIPI DSI) с поддержкой разрешения HD
  • Дисплей: один порт HDMI 2.0 с поддержкой разрешения до 4K
  • Внешняя память: разъём для флеш-карт Micro SD с поддержкой UHS-I
  • Операционная система: Debian OS / Kodi
  • Питание: 5V/2A Micro USB (кабель не входит в комплект). Максимальное энергопотребление — 5 Вт. В неактивном режиме с HDMI — 2,25 Вт, без HDMI — 2 Вт


Чуть больше технической информации можно найти в презентации на Slideshare.

Например, вот функциональное назначение 40 контактов. Судя по всему, такая распиновка совместима с RPi. К той плате подключаются различные модули расширения, которые имеются в продаже, от ADAFruit, SPARK FUN, SEEED STUDIO и др.

Внешне и по габаритам Tinker Board напоминает RPi: здесь тоже четыре порта USB, HDMI, Ethernet, хотя сразу заметен другой цвет платы, другой процессор и другие особенности. Тут чипсет Ethernet поддерживает гигабитный интерфейс, в отличие от 100 Мбит/с на RPi.

Согласно бенмаркам Geekbench 3, представленным в презентации, Rockchip RK3288 из Tinker Board показывает почти вдвое лучший результат, чем Broadcom BCM2837: 3925 против 2092. Правда, эти результаты ещё нуждаются в независимой проверке.

С одной и той же флеш-картой SanDisk ExtremePRO UHS-I 128GB плата от Asus демонстрирует более высокую скорость чтения и записи.

С первого взгляда кажется, что Tinker Board «заточена» на домашние кинотеатры и мультимедийное применение. Наверное, на этой плате можно собрать домашнюю мультимедийную «коробочку» более функциональную, чем на базе RPi.

В упомянутой выше презентации указаны типичные сценарии использования платы. Вот что предлагается сделать на её основе:

  • Ноутбук
  • Телефон
  • Портативная игровая консоль
  • Портативная камера
  • Цифровой настенный календарь
  • Игровой автомат
  • Изделия робототехники (мультикоптеры)
  • Мини-ПК

Плата позиционируется как обучающий материал при изучении электроники и программирования, как инструмент мейкера DIY, а также для изготовления промышленных приложений и устройств интернета вещей.

В британском магазине Farnell плата продаётся за £45.83 (£55.00 с учётом VAT). В переводе на доллары это $56,74 ($68,09 с VAT). Кроме самой платы, в комплект поставки входит радиатор для CPU и больше ничего. Отдельно придётся покупать кабель для питания, флеш-карту, кабель HDMI и всё остальное, при необходимости — монитор, клавиатуру, мышь. После покупки всего необходимого загрузка компьютера будет несложной. Достаточно подключить всю периферию, вставить SD-карту с загрузочным образом операционной системы — и включить компьютер.

Asus Tinker Board присоединяется к числу многочисленных клонов Raspberry Pi, которые появились за пять лет с момента выхода первой версии «малинки» 29 февраля 2012 года. Некоторые конкуренты вводят собственные форм-факторы, но большинство старается максимально скопировать оригинальный хит, разработанный инженерами из Кембриджа. Они делают как можно более близкую по размеру плату с практически идентичным набором интерфейсов, насколько это возможно.

Размеры Tinker Board: 3,37″×2,125″, т.е. 85,6×54 мм.

Среди конкурентов RPi преобладают малоизвестные производители, так что новинка от Asus выделяется из их числа. Интересно, что эта плата не была представлена официально, компания не выпустила пресс-релиза. Tinker Board просто тихо появилась в магазине.

В данный момент на сайте магазина указано, что на складе осталось 16 плат. Из магазина Farnell по умолчанию доставка доступна только в пределах Великобритании, для заграничных заказов нужно обращаться к отдельному специалисту (Export Coordinator) по электронной почте. По слухам, продажа в США начнётся 30 января.

Выпущен ASUS Tinker Edge T SBC, стоимостью 168 $ и выше

В мае 2019 года, компания ASUS представила Tinker Edge T и CR1S-CM-A SBC на основе системы-на-модуле Google Coral Edge TPU с процессором NXP i.MX 8M и сопроцессором Google Edge TPU для ускорения искусственного интеллекта, но на тот момент ни одна из плат не была доступна.

Ранее в этом месяце ASUS официально объявила о плате, и теперь ее можно приобрести на различных сайтах, включая Provantage (

168,35 $) и Physical Computing ( 21 600 JPY

200 $). А также она указана на Connection приблизительно за 198 $, но в настоящее время ее нет в наличии.

  • Модуль Edge TPU
    • SoC — процессор NXP i.MX 8M с четырьмя ядрами Arm Cortex-A53, с ядром реального времени Arm Cortex-M4F, GC7000 Lite 3D GPU
    • ML ускоритель — сопроцессор Google Edge TPU, обеспечивающий до 4 TOPS
    • Системная память — 1 ГБ ОЗУ LPDDR4
    • Хранилище — 8 ГБ флэш-памяти eMMC
    • Беспроводная связь — Wi-Fi 2 × 2 MIMO (802.11b / g / n / ac 2,4 / 5 ГГц) Bluetooth 4.2
  • Материнская плата
    • Хранилище — слот для карты MicroSD
    • Сеть — порт Gigabit Ethernet (через RTL8211F-CG)
    • Видеовыход — разъем MIPI DSI и выход HDMI до 4K с поддержкой CEC
    • Камера — 2х интерфейса MIPI CSI 2 для стереоскопических камер
    • USB — 2х порта USB 3.2 gen1, 1х порт USB-C 3.2 gen1
    • Расширение — 40-контактный разъем Raspberry Pi, совместимый с цветовой кодировкой, с GPIO, I2C, PWM, UART, SPI, I2S и т. д.
    • Разное — Программируемые светодиоды
    • Источник питания — 12-19 В постоянного тока (до 45 Вт)
    • Размеры — 85х56 мм

На плате установлена ​​основанная на Debian Mendel OS Linux, используемая другими Google Coral SBC, которую вы можете загрузить через раздел «Драйверы и утилиты» на странице загрузки. Edge TPU обеспечивает 4 TOPS с использованием только 0,5 Вт на единицу вычислений и оптимизирован для моделей TensorFlow Lite. ASUS Tinker Edge T идеально подходит для приложений компьютерного зрения, таких как измерение глубины, умный торговый автомат, системы оплаты QR-кода и интерактивная реклама.

На момент написания статьи на странице продукта было мало информации, но форум призван помочь пользователям.

Tinker Edge T

view on your table

View the model in 3D

AI accelerator (Edge TPU)

Tinker Edge T is a single-board computer (SBC) specially designed for AI applications. It features the Google Edge TPU, a machine learning (ML) accelerator that speeds up processing efficiency, lowers power demands and makes it easier to build connected devices and intelligent applications. With this onboard ML accelerator, Tinker Edge T is capable of performing four tera-operations per second (TOPS) using only 0.5 watts per unit of computation. It is also optimized for TensorFlow Lite models, making it easy to compile and run common ML models.

NXP i.MX 8M processor

With its powerful and modern quad-core ARM-based NXP i.MX 8M processor, Tinker Edge T offers a powerful solution for graphics, machine vision, video, audio, voice and safety-critical applications. Tinker Edge T features 1 GB of LPDDR4 dual-channel memory, the 4th generation of low-power DDR DRAM technology, offering faster speeds and even lower power consumption for improved system performance and efficiency. Tinker Edge T also comes equipped with an onboard 8 GB eMMC and SD 3.0 interface that offers significantly faster read and write speeds for the OS, applications and file storage.

Advanced power design

Most SBC motherboards only offer a 15 watt (5V 3A) power design, which can cause device and system instability when there are multiple connected devices. Other SBCs have power designs that lower the performance of their I/O ports. Tinker Edge T has a special power design that, together with a DC head power supply, delivers up to 45 watts of power, enabling stable system operation and full I/O performance, even with multiple connected devices. Additionally, an exclusive power-protection design activates automatically if the supplied current and voltage change significantly, effectively protecting the board and all connected devices.

More connectivity options for makers

Tinker Edge T features a rich I/O interface, including one MIPI-DSI connection for displays and touch screens, and two MIPI-CSI connections for compatible cameras to enable computer vision for applications such as depth measurement, smart vending machine QR code payment systems and interactive advertising.

Tinker Edge T has a maker-friendly design that offers many carefully considered features to provide a superior experience for first-time builders and seasoned hobbyists alike. Programmable LEDs let makers develop custom lighting behaviors, such as system notifications and status indicators, and the color-coded GPIO header makes it easy to recognize respective pin headers.

Tinker Edge T also features a full-size HDMI port, USB Type-A, USB Type-C, gigabit LAN and integrated Wi-Fi and Bluetooth for internet and network connectivity.

Heatsink included

Tinker Edge T includes an active heatsink, which helps improve heat dissipation under heavy loading or in hot ambient environments.

Neural network tools for users

ASUS provides a robust API and SDK that enables users to deploy machine learning models to Tinker Edge T easily for applications such as image classification and object detection.

OS flash tool*

Tinker Edge T comes with a cross-platform OS flash tool that enables easy OS image flashing to SD cards and USB drives, enabling you to get your system up and running quickly. *The feature will be ready from Jan, 2020

Enhanced OS interface*

An intuitive software interface offers makes it easy to navigate the features of Tinker Edge T, and shortcuts provide quick, convenient access to commonly user functions. *The feature will be ready from Jan, 2020

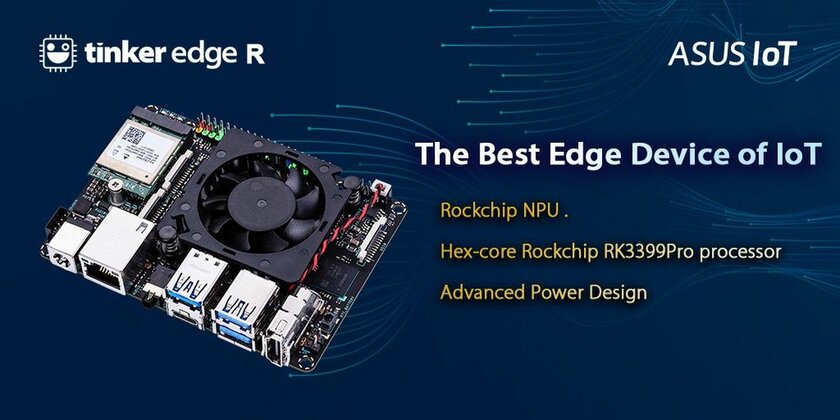

Представлен Tinker Edge R: одноплатный компьютер ASUS для искусственного интеллекта

Компания ASUS объявила о выходе Tinker Edge R. Это одноплатный компьютер, который разработан специально для работы с программами с использованием искусственного интеллекта. Его основой стала однокристальная система Rockchip RK3399Pro с ARM-архитектурой и встроенным нейронным процессором для машинного обучения. Платформа, по словам производителя, отличается не только высокой производительностью, но и низким уровнем энергопотребления, и идеально подходит для создания умных приложений.

Чипсет Rockchip RK3399Pro, который стал сердцем Tinker Edge R, представляет собой шестиядерный процессор с комбинацией из ядер Cortex-A72 и Cortex-A53. Он дополнен 4 ГБ двухканальной оперативной памяти типа LPDDR4 с высокой скоростью и низким энергопотреблением. Для нейронного процессора выделены дополнительные 2 ГБ памяти LPDDR3, чтобы обеспечить стабильность работы и высокую эффективность систем искусственного интеллекта. За счёт встроенного ускорителя машинного обеспечения производительность нового одноплатного компьютера ASUS достигает трёх миллионов операций в секунду (3TOPS). А оптимизированная архитектура нейронной сети обеспечивает поддержку различных платформ и полную совместимость с большинством популярных моделей машинного обучения.

У Tinker Edge R есть встроенная память eMMC на 16 ГБ и поддержка SD 3.0 для быстрого чтения и записи данных. Также он обладает целым набором портов ввода/вывода, в числе которых порт MIPI-DSI для дисплеев и сенсорных экранов, два порта MIPI-CSI, полноразмерный разъём HDMI, порты USB Type-A и USB Type-C. Присутствуют гигабитный сетевой разъём, слот PCI Express Mini для плат расширения 4G/LTE и поддержка Wi-Fi и Bluetooth.

Отдельного упоминания заслуживает система питания нового компьютера, сочетающая в себе стандартный разъем питания DC и 4-контактный разъем мощностью до 65 Вт. А для автоматической защиты системы и всех подключенных устройств при скачках напряжения предусмотрена специальная технология.

Работает Tinker Edge R под управлением операционной системы Tinker OS. Это основанный на Debian дистрибутив Linux, который отличается высокой эффективностью и широким функционалом. Также есть поддержка Android, благодаря чему компьютер можно использовать для выполнения различных задач — от запуска популярных Android-приложений до инференса нейронных сетей и машинного обучения. А благодаря удобному API-интерфейсу и набору средств разработки (SDK) можно развертывать модели машинного обучения для приложений классификации изображений и обнаружения объектов. Иными словами, Tinker Edge R открывает широкие возможности для разработчиков.

Когда и по какой цене Tinker Edge R поступит в продажу, пока неизвестно. Эта информация будет объявлена позже.

Технические характеристики Tinker Edge R:

  • SoC: Rockchip RK3399Pro, два ядра ARM Cortex-A72 с тактовой частотой 1,8 ГГц, четыре ядра ARM Cortex-A53 с тактовой частотой 1,4 ГГц.
  • Графика: ARM Mali-T860 MP4 с частотой 800 МГц.
  • Нейронный процессор: Rockchip.
  • Оперативная память: 4 ГБ (LPDDR4, системная, двухканальная) + 2 ГБ (LPDDR3, для нейронного процессора).
  • Внутренняя память: eMMC-накопитель на 16 ГБ, поддержка карт памяти microSD.
  • Беспроводные интерфейсы: Wi-Fi 802.11a/b/g/n/ac, Bluetooth 5.0, RTL8211F-CGGbELAN.
  • Дисплей: HDMI с протоколом управления бытовой электроникой (CEC), Type-C (DP), 22-контактный MIPI DSI (4 линии).
  • USB: 3 порта USB3.2 Gen1 Type-A и 1 порт USB3.2 Gen1 Type-C OTG.
  • Звук: 3,5-мм аудиоразъём.
  • Интерфейс камеры: 22-контактный MIPI CSI-2 (4 линии) и 22-контактный MIPI CSI-2/DSI (4 линии).
  • ОС: Debian 9/Android 8.1.
  • Форм-фактор: Pico-ITX, 3,9″ x 2,8″ (100×72 мм).
