Блок питания Chieftec GPE-700S: модель с номиналом мощности 700 Вт из бюджетной серии Eco

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Средняя цена по данным Яндекс.Маркет
T-13919037
Предложения по данным Яндекс.Маркет
L-13919037-10

В последнее время можно наблюдать активное расширение номиналов мощности источников питания, выпускаемых именно в бюджетных сериях. Если раньше многие такие серии заканчивались моделью мощностью 550-600 или даже 500 Вт, чего с технической точки зрения достаточно для любого бюджетного компьютера, то сейчас в бюджетных сериях появились модели с номиналами 700, 750, а в некоторых случаях даже 850 Вт. Впрочем, иногда старшие модели выпускаются на совсем других платформах и с младшими моделями той же серии общего имеют только название. Но чаще все-таки можно встретить картину, когда старшая и младшая модель выполнены на весьма схожих платформах и имеют не сильно отличающиеся потребительские качества, разница в которых определяется практически только мощностью источника питания, так как зачастую даже набор разъемов у них идентичный. Поэтому при выборе источника питания не стоит полагаться только на его мощность — точнее, для типовых домашних систем на нее полагаться вообще не стоит, так как при максимальном потреблении порядка 350 Вт хороший источник питания мощностью 450-550 Вт будет работать с достаточным запасом.

Как можно догадаться, наш сегодняшний участник тестовых испытаний Chieftec GPE-700S является как раз старшим представителем бюджетной серии Eco компании Chieftec, а производится данная модель, если судить по расположению элементов, совместно с компанией Sirtec.

Поставляется Chieftec GPE-700S в упаковке, предназначенной для розничной продажи: коробке белого цвета с глянцевой полиграфией. Подобное цветовое оформление не вполне типично для компании Chieftec, хотя ничего особенно оригинального тут нет.

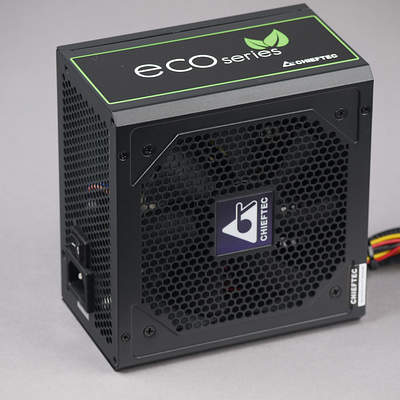

А вот сам блок питания выглядит как раз вполне типично для последних решений Chieftec. Корпус имеет черное матовое покрытие с очень мелкой фактурой, верхняя вентиляционная решетка штампованная, с так называемой сотовой структурой. Подобный вариант исполнения решетки имеет более высокое аэродинамическое сопротивление, чем вариант с проволочной решеткой, что приводит к увеличению шума при работе вентилятора.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 630 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,9, что является средним показателем для современных решений подобной мощности, хотя для бюджетных продуктов такое значение вполне типично.

Длина проводов и количество разъемов

Фиксированные
до основного разъема АТХ — 45 см
до процессорного разъема 8 pin SSI — 51 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 45 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 35 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема Peripheral Connector («молекс»)
до первого разъема SATA Power Connector — 35 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема Peripheral Connector («молекс»)

Наименование разъемаКоличество коннекторовПримечание
24 pin Main Power Connector1монолитный
4 pin 12V Power Connector
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector2на одном шнуре
4 pin Peripheral Connector2
15 pin Serial ATA Connector6на двух шнурах
4 pin Floppy Drive Connector

Количество разъемов и их компоновка на шнурах вполне соответствует бюджетным решениям мощностью 500 Вт, но для источника питания мощностью 700 Вт такой набор проводов выглядит весьма странно. Разъемы расположены на малом количестве шнуров, а их количество недостаточно для подключения высокопроизводительной системы без переходников.

Провода у данной модели очень короткие. Длина шнура до разъема питания процессора составляет около 51 сантиметра, что ставит под сомнение возможность использования данной модели в полноразмерных корпусах с нижним расположением БП при наличии установленной видеокарты, так как провод такой длины можно протянуть только напрямую, а в случае установленной видеокарты или любой другой платы расширения ее придется как-то огибать. Стоит заранее предусмотреть этот нюанс и приобретать данный БП лишь для более компактных корпусов (microATX) и плат с разъемом питания процессора, расположенным ближе к центру, а не в левом верхнем углу. Впрочем, в корпусах с верхним расположением БП проблем возникнуть не должно.

Что касается подключения накопителей, то и тут возможны проблемы, так как все разъемы для их подключения расположены на двух шнурах, которые гигантской длиной также не отличаются. Особенно данное замечание актуально для накопителей в отсеках формата 5,25 дюйма, расстояние до которых от БП обычно достаточно приличное. С накопителями формата 3,25 и 2,5 дюйма тоже возможны некоторые сложности, связанные с очередностью расположения разъемов на шнуре питания. Наконец, подключить одновременно накопители, расположенные в отсеках формата 5,25 и 3,25 дюйма и на оборотной стороне основания для системной платы (или в любом другом месте), будет крайне затруднительно, поскольку шнуров с разъемами всего два. В общем, набор накопителей в данном случае желателен минимальный: системный накопитель, накопитель для хранения данных и опционально еще один накопитель, расположенный рядом с одним из вышеуказанных. Рассчитывать на что-то большее тут не стоит.

Система охлаждения

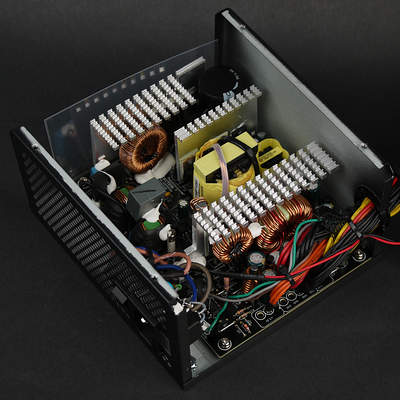

Основные полупроводниковые элементы установлены на трех радиаторах, два из которых имеют Г-образную форму, однако особой массивностью радиаторы не отличаются, что типично как раз для бюджетных продуктов.

Конструкция БП вполне стандартна для бюджетных решений: используется схема групповой стабилизации для каналов +12VDC и +5VDC, а также индивидуальный стабилизатор для канала +3.3VDC в выходном каскаде. На основной плате присутствует вполне полноценный сетевой фильтр, включающий варистор и предохранитель; также имеется фильтр коммутационных помех, собранный на сетевом разъеме.

Несмотря на наличие активного корректора коэффициента мощности, диапазон питающих напряжений тут стандартный.

В блоке питания установлены конденсаторы производства Teapo, в том числе высоковольтный. Это далеко не худший вариант для эконом-решения.

Под штампованной решеткой установлен вентилятор S1202512L типоразмера 120 мм производства Globe Fan. Данная модель вентилятора основана на подшипнике скольжения и имеет максимальную скорость вращения 2000 об/мин.

Тестирование блока питания

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП. Тестирование в данном случае проводилось на максимальной мощности 420 Вт. Данное значение было получено суммированием мощности шины +12VDC (360 Вт) и типовой тестовой нагрузки на каналы +3.3VDC и +5VDC (60 Вт), предусмотренной для данного номинала мощности.

Нагрузочная способность канала +3.3VDC очень низкая. Впрочем, значение напряжения по каналу +12VDC тоже не вызывает оптимизма.

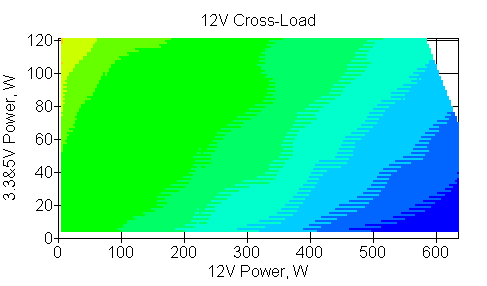

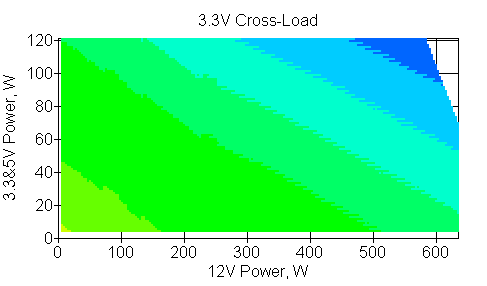

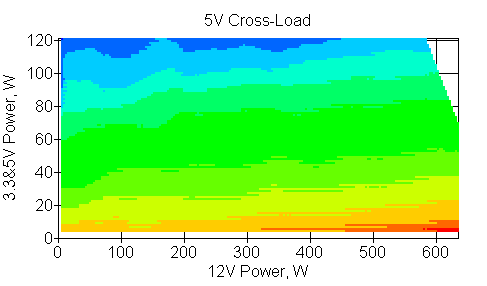

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
более пяти процентовнеудовлетворительно
+5 процентовплохо
+4 процентаудовлетворительно
+3 процентахорошо
+2 процентовочень хорошо
1 процент и менееотлично
−2 процентаочень хорошо
−3 процентахорошо
−4 процентаудовлетворительно
−5 процентовплохо
более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. При типовой суммарной мощности нагрузки по каналам +3.3VDC и +5VDC максимальная мощность по каналу +12VDC при отклонении в пределах трех процентов от номинала составила около 300 Вт, а при отклонении в пределах 5% — около 500 Вт.

Данная модель имеет тенденцию к задиранию значения напряжения по каналу +5VDC при низкой нагрузке на него, что вполне типично для современных систем.

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

Качество питания видеокарты
отклонения действующих значений напряжения от номинала
при нагрузке только через разъем PCI-E

В случае видеокарты с единственным разъемом питания максимальная мощность составляет не менее 150 Вт при отклонении 3%, что позволяет использовать любую видеокарту с одним разъемом питания.

Качество питания видеокарты
отклонения действующих значений напряжения от номинала
при нагрузке через два разъема PCI-E

В случае видеокарты с двумя разъемами питания максимальная мощность составляет около 160 Вт при отклонении 3% и не менее 200 Вт при отклонении менее 5%. Но поскольку отклонение напряжения происходит в сторону уменьшения, то использовать видеокарту с двумя разъемами питания, потребляющую свыше 160 Вт, с данным блоком питания не стоит, чтобы избежать нестабильной работы.

Качество питания системной платы
отклонения действующих значений напряжения от номинала
при нагрузке только через разъем питания ATX

В случае системной платы максимальная мощность составляет около 120 Вт при отклонении 3% и свыше 150 Вт при отклонении 5%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, то высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт. Так что и тут полученного значения мощности должно хватить.

Качество питания VRM CPU
отклонения действующих значений напряжения от номинала
при нагрузке только через разъем питания процессора

В случае разъема питания процессора максимальная мощность составляет чуть менее 135 Вт при отклонении 3% и свыше 150 Вт при отклонении 5%, что позволяет использовать почти любой десктопный процессор как для Socket 1150/51, так и для Socket AM3/FM2, и в некоторых случаях даже с разгоном. Но желательно, чтобы все компоненты системы имели суммарное потребление в пределах 300 Вт.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

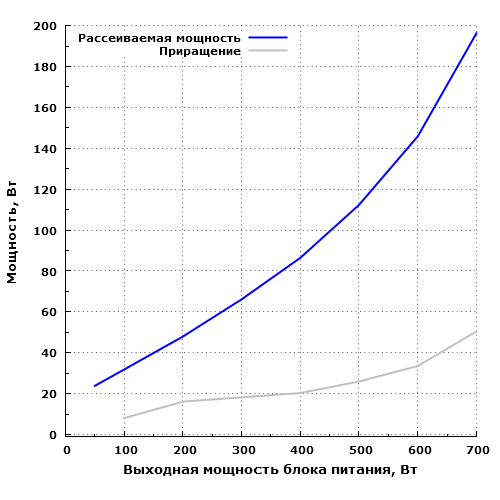

Экономичность блока питания
рассеиваемая только блоком питания мощность

Экономичность у данной модели довольно низкая, особенно на высоких мощностях. На максимальной мощности БП рассеивает около 196 Вт. 60 Вт он рассеивает на мощности около 270 Вт, 100 Вт — на мощности около 450 Вт.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0330,1
STB0,0790,4
Zload0,1215,9

Что касается работы в малонагруженных и ненагруженных режимах, то тут все весьма достойно: в неактивных режимах сам по себе БП потребляет менее 0,5 Вт, а в активном режиме — около 6 Вт.

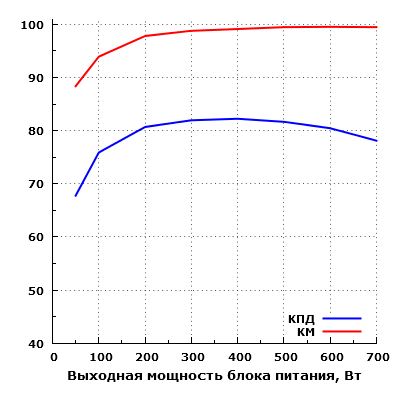

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

Эффективность БП находится на относительно невысоком уровне. Согласно нашим измерениям, КПД данного блока питания достигает значения свыше 80% в диапазоне мощности от 200 до 600 ватт, максимальное зарегистрированное значение составило около 82,2% на мощности 400 Вт. КПД на мощности 50 Вт составил около 67,8%.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А17,7

С точки зрения абсолютных значений, пусковой ток отнюдь не маленький, поэтому использования с дешевыми маломощными ИБП в данном случае лучше избегать, предпочтя им решения от 1000 В А с двумя батареями на борту. Если же сравнивать с блоками питания аналогичной мощности, то показатели пускового тока у данного источника питания находятся на среднем уровне и далеки от максимальных значений, зарегистрированных нами, что также можно оценить положительно.

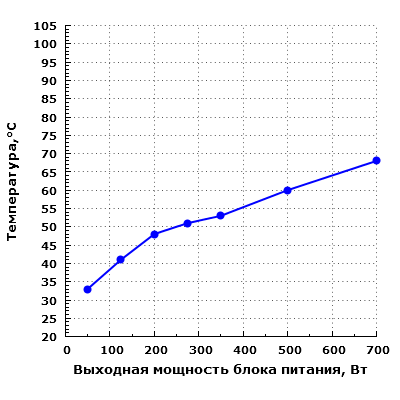

Тепловой режим

Температура конденсаторов
при работе на статичной мощности
в течение 20 минут

В диапазоне мощности до 500 Вт включительно термонагруженность БП можно оценить как невысокую, на более высоких номиналах мощности — как удовлетворительную.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

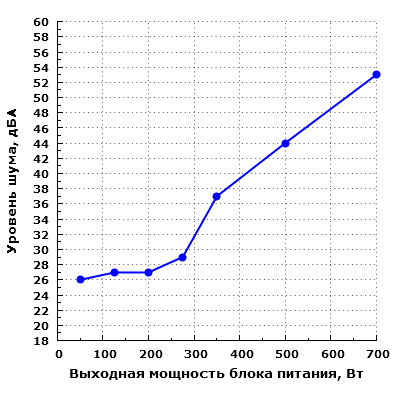

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

Шум блока питания находится на сравнительно невысоком уровне (ниже среднетипичного) при работе в диапазоне мощности от 50 до 275 Вт включительно. Такой уровень шума от работы БП будет малозаметен на фоне типичного шума в жилом помещении в дневное время суток, особенно при эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. Уровень шума не является очень низким даже при минимальной нагрузке, но в типичных бытовых условиях большинство пользователей оценивает устройства с подобной акустической эргономикой как относительно тихие.

Шум на мощности 350 Вт можно охарактеризовать как находящийся на уровне чуть выше среднетипичного для жилого помещения в дневное время суток, но, тем не менее, шум еще остается в эргономичных пределах.

При работе на мощности 500 Вт шум превышает значение 40 дБА, его уровень можно оценить как весьма высокий.

Дальнейшее повышение мощности нагрузки приводит к сильному увеличению уровня шума блока питания. При работе на мощности 700 Вт шум очень высокий.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает относительный комфорт при выходной мощности в пределах 350 Вт. Для любителей тишины данная модель не подойдет, так как уровень шума блока питания не является очень низким даже при невысокой нагрузке.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен1
STB1

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества Chieftec GPE-700S находятся на среднем уровне — это эконом-продукт, рассчитанный на минимальный бюджет с заявленной высокой мощностью. Формально блок питания способен отдать заявленную мощность, но осуществить это практически в реальной системе будет сложно, так как у него очень мало разъемов, а нагрузочная способность шины +12VDC невысока, что в случае реальной системы с несколькими видеокартами может привести к нестабильной работе.

Итоги

Chieftec GPE-700S формально имеет высокую мощность, однако отдать ее полностью в современной системе при невысоких отклонениях напряжения от номинала по каналу +12VDC ему не по силам. Фактически, данная модель рассчитана на покупателей, ориентирующихся при выборе БП только на номинал на этикетке и желающих приобрести мощный источник питания за минимальные деньги. На практике же данный БП не оснащен достаточным количеством разъемов, позволяющих утилизировать заявленную мощность в современной системе, так как для этого потребуется минимум две видеокарты, и далеко не самых бюджетных, а значит, и как минимум четыре разъема питания для видеокарт. Однако набор разъемов у данной модели весьма скудный, и он вряд ли устроит продвинутых пользователей.

Стоит отметить, что при нагрузке в пределах 300 Вт по каналу +12VDC блок питания имеет сравнительно невысокие отклонения напряжений от номинала по всем каналам, а также относительно невысокий уровень шума при работе, но для источника питания мощностью 700 Вт подобные параметры выглядят откровенно слабо.

Обзор блока питания CHIEFTEC TASK 500W: самая доступная «бронза»

В нашем материале по выбору блоков питания до $50 лидерами стали решения мощностью 500 Вт с DC-DC-преобразователями, к примеру, CHIEFTEC PROTON BDF-500S. Но есть у данного производителя чуть более дешевые модели: CHIEFTEC FORCE CPS-500S за $40 и CHIEFTEC TASK TPS-500S за $45.

С первым мы уже знакомы на примере 650-ваттной модификации CHIEFTEC FORCE 650W. А вот второй, CHIEFTEC TASK 500W, оставался для нас загадкой, несмотря на свое немалое время существования. Что же, пришло время ее разгадать.

Спецификация

CHIEFTEC TASK 500W

Максимальная мощность, Вт

Мощность по каналу +12В, Вт

Мощность линий +3,3В и +5В, Вт

Количество линий +12В

Максимальный выходной ток канала +3,3В, А

Максимальный выходной ток канала +5В, А

Максимальный выходной ток канала +12В, А

Максимальный выходной ток канала -12В, А

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

Входное напряжение, В

Сертифицирован 80 PLUS

Метод компенсации коэффициента мощности

Коэффициент мощности (PF), %

Размеры вентилятора, мм

Тип подшипника вентилятора

Скольжения (Sleeve Bearing)

OTP, OPP, OVP, UVP, SCP, SIP

Размеры (Д х Ш х В), мм

Упаковка и комплект поставки

В нашу тестовую лабораторию блок питания доставили без фирменной упаковки, то есть в OEM-версии (в интернет-магазинах обычно обозначается как «Bulk»).

Но данный источник также можно приобрести в красочной коробке, унифицированной под все четыре устройства линейки CHIEFTEC TASK мощностью от 400 до 700 Вт. Комплект поставки в таком случае включает в себя крепежные винты, кабель питания и руководство пользователя.

Внешний вид

CHIEFTEC TASK 500W

Внешне CHIEFTEC TASK 500W очень напоминает CHIEFTEC PROTON аналогичной мощности: тот же матовый черный окрас, смещенная в сторону решетка типа гриль и гарантийная наклейка на одном из крепежных винтов. Но и косметические отличия также имеются: как минимум наличие логотипа над вентилятором и цветные провода вместо черных.

Типоразмер вентилятора 120 мм характерный для решений в компактных корпусах размерами 140 х 150 х 87 мм. В целом внешность «коробочки» сдержанная и лаконичная – в случае чего будет не стыдно выставить на показ.

Тыльная панель ни капельки не удивила: разъем питания, выключатель и отверстия в виде сот – все как мы с вами любим.

При размещении источника вентилятором вниз, глаза будет радовать наклейка с указанием линейки на боковине. А вот противоположной стенке похвастать нечем.

Из главной наклейки узнаем об использовании единственной линии +12В с нагрузочной способностью до 456 Вт (91,2% от максимальной). Следовательно, готовимся увидеть внутри групповую стабилизацию напряжений. Несколько бюджетный подход, но вполне ожидаемый от решения данного ценового диапазона. А показателя 100 Вт должно хватить для более мелких каналов +3,3В и +5В.

Все кабели у CHIEFTEC TASK 500W выведены напрямую из корпуса. Здесь имеем обычные круглые провода, а бонус в виде нейлоновой оплетки получил только 20+4-контактный ATX. Половина из них обладает привычным калибром 18 AWG, а вот кабели для питания периферии (SATA и PATA) еще тоньше – 20 AWG.

Очень понравилась длина проводов – их хватит для подключения системы даже в самых просторных корпусах.

Полная конфигурация системы кабелей выглядит следующим образом:

Длина проводов до разъема (разъемов), см

один SATA + два PATA

один PATA + два SATA

Основные коннекторы питания представлены 20+4-контактным ATX и 4+4-контактным ATX12V. Увы, в наличии всего один 6+2-контактный разъем PCIe для подключения видеокарты. А значит, для графических адаптеров с парой таких разъемов потребуется переходник с двух PATA. С последними, кстати, проблем не будет. Для периферии в общей сложности имеем пять SATA и три PATA на трех отдельных проводах.

Внутреннее устройство

Самое же интересное, как всегда, нас ждет внутри.

Вентилятор YATE LOON D12SM-12 (3,6 Вт, 12 В при 0,3 А) хорошо знаком по бюджетным блокам питания данного производителя (например, CHIEFTEC VALUE APB-500B8). Он не побеспокоит излишним шумом, поскольку максимальная частота вращения равна всего 1650 об/мин. В недостатки запишем использование бюджетного подшипника скольжения. С другой стороны, чего еще ожидать от источника из нижнего ценового диапазона?

Внутри имеем три радиатора: небольшой Г-образный для охлаждения диодного моста и по одному для элементов первичной и вторичной цепи. Что же, время присмотреться к ключевым составляющим.

На входе блока питания разместился трехкаскадный EMI-фильтр, который отвечает за сглаживание высокочастотных помех, излучаемых устройством в сеть. В наличии полный набор конденсаторов (всего шесть штук), дросселей, варистор, а также плавкий предохранитель.

Радиатор на диодной сборке гарантирует ее работу в заявленном широком диапазоне напряжений – от 100 до 240 В. К сожалению, рассмотреть маркировку моста не удалось.

Узел APFC на месте, к тому же силовые элементы набраны в полном составе – пара транзисторов и один диод Шоттки. Далее на том же радиаторе разместились два транзистора первичного преобразователя производства китайской компании InPower Semiconductor (IPS).

Входной конденсатор от ChengX имеет сравнительно небольшую емкость – всего 220 мкФ. Да и отзывы о качестве данных решений в сети оставляют желать лучшего.

В основе CHIEFTEC FORCE TPS-500S лежит платформа от CWT. Привычный для недорогих решений подход заключается в использовании прямоходового преобразователя с двумя ключами и группового метода стабилизации выходных напряжений.

Последний заключается в использовании пары дросселей во вторичной цепи: отдельного для напряжения +3,3В и общего для каналов +5В и +12В. А вот четыре силовых элемента разместились на еще одном стоящем рядом радиаторе.

В разных узлах мы увидели емкости от все той же ChengX. Справедливости ради отметим, что они набраны из высокотемпературных решений.

А вот на защитах особо не экономили. В их числе самые востребованные:

  • защита от повышенного выходного напряжения (OVP);
  • защита от пониженного выходного напряжения (UVP);
  • защита от короткого замыкания (SCP);
  • защита от перегрузки по мощности (OPP);
  • защита от перегрева (OTP);
  • защита от перенапряжений и бросков тока (SIP).

Не оказалось здесь только защиты от перегрузки по току каждого канала (OCP).

Кросс-нагрузочные характеристики

Ну хорошо, время собрать все назад и проверить работу источника при нагрузке. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

Во время кросс-нагрузочных тестов на основных линиях питания CHIEFTEC TASK 500W были зафиксированы следующие отклонения:

  • линия +3,3В: от -3% до +3%;
  • линия +5В: от -2% до +4%;
  • линия +12В: от -4% до +3%.

На всех каналах имеем показатели в пределах допуска. Просадки ниже -4% замечены на линии +12В, но лишь при очень низкой нагрузке по младших каналах (до 15 Вт). А вот в приближенных к реальности сценариях такого не наблюдалось.

Шумы и пульсации во всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

  • линии +3,3В и +5В: 50 мВ;
  • линия +12В: 120 мВ.

С пульсациями также все хорошо и в пределах нормы. На младших линиях имеем скачки до 50 мВ, а на 12-вольтной – очень редкие до 75 мВ.

Дежурная линия питания +5VSB

Состояние дежурной линии питания в блоке CHIEFTEC TASK 500W замечаний не вызвало. В зависимости от нагрузки напряжение на ней меняется в допустимых пределах: от 5,11 до 4,95 В (от +2,2% до -1%), не выходя за рамки ±5%.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

0,74

0,86

0,93

0,96

0,97

0,98

0,98

0,99

0,99

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания хорош. При потребляемой мощности в 150 Вт коэффициент PFC достиг 0,93. Максимальное же значение (0,99) зафиксировано при нагрузке 400 Вт и выше.

КПД

Пожалуй, одним из главных преимуществ CHIEFTEC TASK 500W является его полноценный «бронзовый» сертификат. Наш тест реальной эффективности при разных нагрузках подтвердил заявленные показатели. При нагрузках 20%, 50% и 100% от номинальной мощности КПД CHIEFTEC TASK 500W превышал 85%, 88% и 85% соответственно. А в пике (210 Вт) он достигал почти 90%.

Система охлаждения и температурный режим

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 23°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

Диапазон частоты вращения вентилятора не широкий. При нагрузке от 0 до 50% от номинала он вращается очень тихо. И даже при 100%-ой нагрузке его шум не дает повода для беспокойства. Для удобства восприятия промежуточных значений предлагаем ознакомиться с таблицей:

Частота вращения, об/мин

Очень важно, что акустический комфорт не вынудил пойти на компромисс в плане нагрева. Главный трансформатор прогрелся лишь до 76°C, а остальные компоненты оказались еще холоднее.

Посторонние шумы во время работы блока питания

Как показала практика, на всем диапазоне номинальной мощности CHIEFTEC TASK 500W не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.

OverLOAD

Кто не рискует, тот не лежит в гипсе. Попросту говоря, испытания на перегрузку мы не проводили.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы задействован мощный 6-ядерный процессор Intel Core i7-4960X в разгоне до 4,4 ГГц и видеокарта Palit GeForce RTX 2080 GamingPro OC.

ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express)

Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, 130 Вт TDP) @ 4,4 ГГц, 1,3 В

Thermalright TRUE Spirit 120M

4 x DDR3-1333 4096 MБ Transcend PC3-10600

Palit GeForce RTX 2080 GamingPro OC

WD Caviar Blue 1 ТБ (WD10EALX)

Spire SwordFin SP9007B с двумя 120-мм вентиляторами

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась с помощью стресс-теста FPU+GPUs в AIDA64. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, а напряжение на линиях питания +12В, +5В и +3,3В фиксировалось мультиметром MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

+12В

12,04

+0,3

11,57

-3,6

+5В

5,14

+2,8

5,19

+3,8

+3,3В

3,40

+3,0

3,37

+2,1

Входное энергопотребление, Вт

85

445

Наш 500-ваттный подопытный сумел совладать с такой конфигурацией. В простое все выглядит и вовсе замечательно – отклонения напряжений не превышают +3%, а просадок нет вообще. Правда, в нагрузке групповая стабилизация дает о себе знать характерным перекосом: повышением напряжения на линии +5В (до +3,8%) и одновременным снижением на +12В (до -3,6%). Все по-прежнему в пределах нормы, но любителям стабильности прописаны к использованию БП с DC-DC-преобразователями во вторичной цепи.

Энергопотребление в простое и в выключенном состоянии компьютера

Энергопотребление блока питания CHIEFTEC TASK 500W в выключенном состоянии (3 Вт) компьютера и в спящем режиме (7 Вт) соответствует показателям других близких по мощности решений, побывавших в нашей тестовой лаборатории.

Итоги

При цене около $45 протестированный блок питания CHIEFTEC TASK 500W (TPS-500S) стал промежуточным звеном между более доступным CHIEFTEC FORCE CPS-500S за $40 и CHIEFTEC PROTON BDF-500S за $50.

Если говорить о технической начинке, то внутри TPS-500S используется групповая стабилизация напряжений, подобно более доступному собрату. Также здесь видна экономия на качестве конденсаторов. Если же говорить о количестве элементов входного фильтра и прочих узлов, то получаем плюс в копилку именно тестируемого устройства. Порадовали и почти полный перечень защит, и длина проводов с хорошим запасом, и низкий нагрев внутренних компонентов.

И все же, если есть возможность доплатить всего $5 за 500-ваттный CHIEFTEC PROTON, то мы советуем так и сделать. Ведь самым важным преимуществом последнего является высокая стабильность напряжения благодаря DC-DC-преобразователям вторичной цепи. Как следствие, никаких просадок ниже номинала. Также порадуют бонусы в виде плоских проводов-шлейфов и пары 6+2-контактных коннекторов PCIe. У CHIEFTEC TASK 500W такой всего один, и для подключения мощной видеокарты понадобится переходник с двух PATA (Molex).

В итоге CHIEFTEC TPS-500S является интересным представителем жанра, самым доступным решением от производителя с сертификатом 80 PLUS Bronze и возможностью работы в широком диапазоне напряжений. Но на фоне более современных моделей он смотрится не столь уверенно.

  • сравнительно высокий уровень КПД (80 PLUS Bronze);
  • наличие выделенного канала +12В с нагрузочной способностью до 38 А (456 Вт);
  • при подключении к конфигурации с мощной видеокартой и процессором в разгоне напряжения не покидают допустимые нормы;
  • низкие пульсации;
  • наличие почти полного перечня защит (нет только OCP);
  • тихая работа вентилятора на всем диапазоне;
  • низкий нагрев внутренних узлов;
  • активный метод компенсации реактивной мощности;
  • низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера.
  • наличие единственного 6+2-контактного разъема PCIe;
  • вертушка на основе подшипника скольжения.

Выражаем благодарность компании CHIEFTEC за предоставленный для тестирования блок питания.

Please wait.

We are checking your browser. wizemart.ru

Why do I have to complete a CAPTCHA?

Completing the CAPTCHA proves you are a human and gives you temporary access to the web property.

What can I do to prevent this in the future?

If you are on a personal connection, like at home, you can run an anti-virus scan on your device to make sure it is not infected with malware.

If you are at an office or shared network, you can ask the network administrator to run a scan across the network looking for misconfigured or infected devices.

Another way to prevent getting this page in the future is to use Privacy Pass. You may need to download version 2.0 now from the Chrome Web Store.

Cloudflare Ray ID: 6fa83ed5cd7915ee • Your IP : 178.45.155.83 • Performance & security by Cloudflare

Обзор и тест блока питания Chieftec TPS-500S

Chieftec уже давно обосновалась на нашем рынке и навряд ли найдётся человек, который ни разу не сталкивался с блоками питания данной компании. Во всяком случае, источники именного этого производителя частенько соответствуют наилучшему соотношению цены/качества и поэтому многие включают их в сборки. Если обратиться к ассортименту, то буквально глаза разбегаются от разнообразия всевозможных серий и каждая из них включает в себя блоки питания различной мощности. На этот раз мы познакомимся с серией TASK, которая представляет бюджетную линейку источников мощностью от 400 до 700 Вт.

Технические характеристики

  • Производитель: Chieftec;
  • Серия: TASK;
  • Модель: TPS-500S;
  • Мощность: 500 Вт;
  • Стандарт: ATX 12V 2.3;
  • Сертификат 80 PLUS: Bronze;
  • PFC: активный;
  • Охлаждение: вентилятор 120 мм;
  • Подсветка: нет;
  • Тип разъема для материнской платы: 20+4-пин;
  • Коннекторы питания мат. платы: 8(4+4)-пин;
  • Коннектор питания видеокарт: 2 х 8(6+2)-пин;
  • Количество разъемов Molex: 3;
  • Количество разъемов SATA: 5;
  • Защита от перегрузки по мощности: есть;
  • Защита от повышенного напряжения: есть;
  • Защита от короткого замыкания: есть;
  • Модульное подключение кабелей: нет;
  • Габариты: 86x150x140 мм;
  • Гарантия производителя: 2 года;
  • Цена: 2500 руб.

Позиционирование

Для начала определимся с позиционированием. Серия TASK предназначена для удовлетворения потребностей бюджетного сектора, где во главу угла поставлена цена. Несмотря на это, все устройства данной линейки соответствуют сертификату 80 PLUS Bronze. Более того, мощность от модели к модели варьируется от 400 до 700 Вт. С учетом того, что за последние годы потребление процессоров и видеокарт заметно снизилось, можно с уверенностью утверждать, что в Chieftec сделали верную ставку. Всё дело в том, что помимо снижения требований к мощности источников, наблюдается и заметное снижение покупательской способности. Большинство потребителей в первую очередь обращают внимание на цену, а уже потом на что-то другое.

Внешний вид устройства

Устройство выглядит довольно стандартно, без каких-либо дизайнерских изысков или чего-то в этом роде. Сразу видно, что производитель решил сэкономить и не растрачивать ресурсы попусту.

Размер блока питания составляет 86x150x140 мм, что означает полную совместимость с любыми, даже компактными корпусами.

На задней стенке источника находится тумблер включения и разъём для кабеля питания. Также здесь предусмотрена перфорация для вентиляции.

Для повышения надёжности блок снабжён всевозможными защитами, в числе которых:

  • OPP (Over Power Protection) – защита от перегрузки по суммарной мощности;
  • OVP (Over Voltage Protection) – защита от повышения напряжения;
  • SCP (Short Circuit Protection) – защита от короткого замыкания.

По основной линии потребления устройство способно отдать до 456 Вт, что можно признать хорошим показателем. Подобной мощности хватит для любой сборки с одиночной видеокартой и производительным процессором.

Гарантия на данный блок питания составляет 24 месяца, что с учетом доступной цены вызывает только положительные эмоции. Тем более, что на нашем рынке есть конкурирующие модели с 12 месячным гарантийным периодом, стоимость которых даже выше. Следует также отметить, что на одном из болтом стоит блокирующая пломба при повреждении которой вы лишаетесь гарантии.

Перечислим все разъемы и длину проводов TPS-500S.

Кабель 20+4-пин для питания материнской платы (длина 500 мм).

Кабель дополнительного питания процессора 4+4-пин (длина 500 мм).

Кабель с двумя разъемами 8(6+2)-пин для питания видеокарт (длина 500+150 мм).

Кабель с разъемом Molex и двумя разъемами SATA (длина 500+150+150 мм).

Кабель с разъемом SATA и двумя разъемами Molex (длина 500+150+150 мм).

Кабель с двумя разъемами SATA (длина 500+150 мм).

Схемотехника

В данном источнике для обдува применяется 120 мм вентилятор производства Ong Hua с маркировкой HA1225H12S-Z, максимальная скорость которого 2200 об/мин. Модель выполнена на подшипнике скольжения и подключается к плате двухпиновым коннектором. При низких и средних нагрузках вентилятор работает достаточно тихо, но при более высоких, начинает заметно выделяться.

Общий вид блока питания, где цифрами обозначены:

  • 1 – входной фильтр;
  • 2 – сетевой выпрямитель;
  • 3 – силовые элементы ККМ;
  • 4 – силовые транзисторы полумоста;
  • 5 – силовой трансформатор;
  • 6 – обратная связь;
  • 7 – гальваническая развязка выхода от сети;
  • 8 – шим-контроллер и ККМ;
  • 9 – источник питания собственных нужд;
  • 10 – выходные выпрямители;
  • 11 – выходные фильтры.

Желтый элемент это Х2-конденсатор, который подавляет симметричные (синфазные) помехи электрической сети.

Два синих элемента на рисунке это Y2-конденсаторы, которые применяется во входных фильтрах устройств для подавления асимметричной (дифференциальной) помехи.

Микросхема в корпусе DIP8 с маркировкой ST9S313-DAG это специализированный супервизор питания. Рассчитан на отслеживание состояния трех линий: +3,3В, +5В и +12В. Способен определять только повышение или понижение напряжения, перегрузку по току отслеживать не умеет.

На следующем изображении показаны элементы многозвенного входного фильтра помех. В верхней части располагается керамический предохранитель на 8 ампер и дроссель на желтом кольце. Ниже видим два синфазных дросселя на зеленых сердечниках, между ними желтый Х2-конденсатор с надписью маркером С5.

Следом идёт затянутый в термоусадку варистор, который защищает устройство от повышенного напряжения в сети. Далее расположены два Y-конденсатора, диодный мост (выпрямитель) и за ним конденсатор входного фильтра PFC. Все элементы, которые могут пострадать от вибрации, залиты белым герметиком. Кроме того, герметик применяется для защиты от изломов проводов в местах их соединения с платой.

Диодный мост GBU1006 рассчитан на максимальное напряжение 800В и ток 10А.

Элемент с обозначением QPR-25 это дроссель корректора коэффициента мощности (далее ККМ). Выполнен из феррита в максимально закрытом варианте, что снижает паразитное электромагнитное излучение.

Выходной конденсатор ККМ фирмы CapXon серии LP, обладает параметрами 270мкФ 400В. Снабжён взрывозащищённым корпусом, а предельная рабочая температура составляет 85°С. Выполнен по бессвинцовой технологии.

SiC04A065T — карбидокремниевый диод Шоттки, специализирован для применения в ККМ и прочих устройствах, где надо уменьшить потери на переключения.

Транзистор ККМ GP28S50G. На затворе видна ферритовая бусинка для защиты от помех.

«Мозг» блока — ШИМ-контроллер и ККМ в одной микросхеме. Здесь реализована защита от короткого замыкания, повышенного входного напряжения, пониженного собственного напряжения питания. Обладает встроенной функцией «мягкого старта» для исключения перегрузки силовых элементов в момент включения.

Общий вид на источник питания собственных нужд. Следует отметить, что трансформаторы намотаны очень качественно. Окно силового трансформатора используется полностью, обмотки имеют вакуумную пропитку, а вывод «косы» изолирован.

ИПСН выполнен по обратноходовой топологии на микросхеме TNY176PN.

На радиаторе расположены несколько элементов, среди которых два транзистора SVD13N50. Это полевые транзисторы силового «полумоста».

Здесь видим трансформатор передающий сигнал управления на транзисторы полумоста. Качество изготовления также на высоте.

По обе стороны радиатора находятся четыре диода выпрямителя линии +12В (диоды Шоттки MBR30L60CT).

Далее, диод выпрямителя линии +3,3В и слева, за дросселем, диод выпрямителя линии +5В (30L30CT и 30L45CT соответственно).

Выходные фильтры. На заднем плане виден дроссель групповой стабилизации на черном кольце. Дроссели скреплены герметиком, чтобы не оторвались выводы при вибрации. Все электролитические конденсаторы выполнены по взрывозащищенной технологии.

С обратной стороны печатная плата покрыта защитной маской зеленого цвета. Силовые дорожки дополнительно усилены напаянными поверх проводниками, что позволяет пропускать больший ток с меньшими потерями. Монтаж выполнен аккуратно, дефектов пайки не обнаружено.

Микросхема CM03X управляет обратными связями основного ШИМ-контроллера. Это позволяет подавать напряжения обратных связей после прохождения переходных процессов в первые моменты подачи питания на ШИМ-контроллер.

На обратной стороне присутствует микросхема с маркировкой LM393 это сдвоенный операционный усилитель.

CAP004DG это микросхема, которая определяет, подключен ли блок к сети, и, если нет, то разряжает X-конденсатор входного фильтра блока питания. Это нужно для того, чтобы после выключения из розетки на вилке не присутствовало остаточное напряжение и пользователь не получил бы удар током. При этом, во время подключения к сети, микросхема переходит в режим минимального энергопотребления и не создает дополнительных потерь по сравнению с обычным резистором, который также мог применяться для этой цели.

Тестирование

Для оценки параметров блока питания были построены стандартные характеристики. Напряжения и токи измерялись с помощью мультиметра MY-62. Тест проводился с полностью активной постоянной нагрузкой, чего в общем случае вполне достаточно. Так как предел измерений тестера не позволяет измерять токи более 10А, то применялся метод разделенной нагрузки и все значения токов свыше 10А являются расчетными.

Рассмотренный источник питания представляет собой топологию проверенную годами. КПД хоть и уступает более современным решениям, но вполне неплох и достигает 85% при оптимальных условиях работы. Многозвенный входной фильтр не пропускает помехи как от источника в сеть, так и из сети в источник. Кроме того, качественное исполнение отработанной схемотехники гарантирует высокую надежность устройства.

Заключение

Блокпитания TPS-500S является добротным устройством соответствующим сертификату 80 Plus Bronze. Данный источник станет хорошим вариантом для создания недорогой, но производительной сборки. Способствует этому не только достаточная мощность модели, но и цена. Сэкономив на внешнем виде и маловажных параметрах, Chieftec использовала проверенную временем схемотехнику, что положительным образом влияет на надежность устройства. В дополнении ко всему можно отметить качество сборки и компонентов.

  • Качество сборки и компонентов;
  • Проверенная временем топология, что повышает надёжность;
  • Допустимые отклонения напряжений во всем диапазоне изменения нагрузки;
  • Невысокий уровень шума при малой и средней нагрузке;
  • Двухлетний гарантийный период;
  • Цена.
  • Элементы фильтра напаяны прямо на выводы разъема;
  • При большой нагрузке вентилятор становится шумным.


источники:

http://ru.gecid.com/power/chieftec_task_500w/?s=all

http://wizemart.ru/chieftec_tps_700s_700w-1008884p-obzory.html

http://i2hard.ru/publications/22035/
